产品价格 ￥650000.00元/个
最小起订量：1 个 可售数量：888 个
| 材质 | 金属 |
|---|---|
| 规格 | 800*500*1650 |
| 类型 | 金相显微镜 |
| 适用范围 | 工业检测 |
| 重量 | 600KG |
| 仪器放大倍数 | 600 |
| 目镜放大倍数 | PL10X/22平场高眼点目镜 |
| 物镜放大倍数 | LMPL-BD无限远长工作距明暗场金相物镜 |
| 装箱数 | 1 |
| 品牌 | jinuosh |
| 型号 | V400 |
| 加工定制 | 否 |

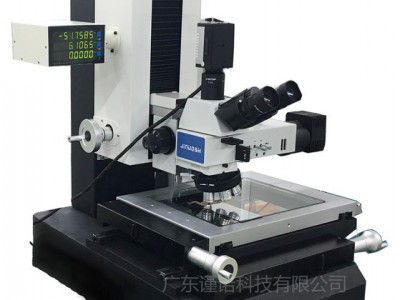

设备介绍
Equipment introduction
设备结构形式
1. Equipment structure
采用龙门立柱式结构，如图（参考）：
一.设备应用：
Equipment application:
检测项目及技术要求
1. Test items and technical requirements
1.1观察与测量TFT面板。
1.1 Observe and measure the TFT panel.
1.2使用时支持充气分离产品与台面。
1.2 Supports aerated separation products and countertops when in use.
1.3支持分区背光控制。
1.3 support partition backlight control.
1.3电动对焦：无极电子调速，提供对焦和快速对焦功能。
1.3 Motorized focus: Promise electronic speed regulation, providing precise focus and fast focus.
2.配置要求
2. Configuration requirements
此装置采集图像清晰可辨；
1) The image captured by this device is clearly identifiable;
此装置可切换不同放大倍率（光学倍率25X,50X,100X,200X，500X,1000X）；
2) This device can switch between different magnifications (optical magnification 25X, 50X, 100X, 200X, 500X, 1000X);
此装置使用尼康显微光路，反射照明光源为高显指LED照明；
3) This device uses Nikon microscopic optical path, and the reflective illumination source is high-indicator LED illumination;
此装置测量系统精度可靠；
4) The accuracy of this device measurement system is reliable;
此装置测量结果可设置输出成指定文档；
5) The measurement result of this device can be set to output as a specified document;
具充足保养、维修空间。
6) With sufficient maintenance and repair space.
操作人员动作记录、存储功能，方便管理人员对于故障的原因分析。
7) Operator action record and storage function, which is convenient for management personnel to analyze the cause of the fault.
二、设备主要技术参数
2. Main technical parameters of the equipment
| Type A | |
| 运动行程(mm) Movement stroke (mm) | X:400mm Y:300mm |
| 调焦行程(mm) Focusing stroke (mm) | (Z轴)150mm (Z axis) 150mm |
| 测量与瞄准系统 Measurement and aiming system | 2/3"sony senser,数字彩色相机,2560*1920 2/3"sony senser, digital color camera, 2560*1920 |
| 视场外精度 Off-site accuracy | 3+（L/1000）um |
| 视场内精度 In-field accuracy | ±1um |
| 面背光 Face backlight | （3行4列可分区控制） 3 rows and 4 columns can be partitioned control |
| 反射照明系统 Reflective lighting system | 高显指LED反射照明 High-definition LED reflective lighting |
| 透射照明系统 Transmission lighting system | 高显指LED透射照明 High-definition LED transmission lighting |
| 工作高度 Working height | 850mm |
| 外形尺寸(mm)(长×宽×高) Dimensions (mm) (length × width × height) | 800*500*1650 |
| 仪器重量（kg） Instrument weight (kg) | 约600KG about 600KG |
| 玻璃台承重 Glass table bearing | 50kg |
| 仪器电源 Instrument power | 220V±10%（AC）50HZ |
检测设备配置表
3. Detection equipment configuration table
| 序号 NO. | 品 名 Product name | 规格/品牌 Specifications / brand | 单位 unit | 数量 | |
| 1 | CCD | 高清数字CCD HD digital CCD | 个 | 1 | |
| 2 | 光学系统 | 三目头 Three heads | LV-TI3 Trinocular Eyepiece Tube CH (with Erect Image) | 套 | 1 |
| 目镜 yepiece | Eyepiece CFI 10x / CN | 套 | 1 | ||
| Eyepiece CFI 10x CM Eyepiece with Crosshairs / CN | 套 | 1 | |||
| 鼻轮 Nose wheel | Nikon L-NU5A Motorized Universal Quintuple Nosepiece | 套 | 1 | ||
| 起偏器 Polarizer | Nikon YM-PO Polarizer for LV-U EPI | 个 | 1 | ||
| 检偏器 Polarizer | Nikon L-AN Analyzer for LV-U EPI | 套 | 1 | ||
| DIC 棱镜 DIC prism | Nikon L-DIHC DIC Slider | 套 | 1 | ||
| 物镜 Objective lens | Type A：5×、10×、20× CR、50x CR 、100x CR | 套 | 1 | ||
| 物镜型号参数： Objective lens model parameters: | ? | ? | |||
| 3 | 鼻轮 Nose wheel | Nosepiece controller: Nikon LV-NCNT | ? | ? | |
| 4 | 光栅尺 Scale | 进口RENISHAW金属光栅尺,分辨率0.0001mm imported RENISHAW metal grating ruler with resolution 0.0001mm | 套 | 3 | |
| 5 | XYZ轴传动 XYZ axis drive | THK高精度直线导轨和THK研磨级滚珠丝杆 THK high precision linear guide and THK grinding grade ball screw | 套 | 3 | |
| 6 | 驱动 Drive |
| XY手动，Z轴Panasonic伺服马达 XY manual, Z-axis Panasonic servo motor | 套 | 1 |
| 7 | 机台本体 Machine body | 大理石 Marble | 套 | 1 | |
| 8 | 光电限位 Photoelectric limit | 日本欧姆龙 Japan Omron | 个 | 6 | |
| 9 | 操作软件 Operating software | 定制 Custom made | 套 | 1 | |
| 10 | | | 个 | 1 | |
| 11 | 工控电脑 | CPU: | Intel i7 | 个 | 1 |
| Memory: | 条 | 1 | |||
| Hard disk caparity: | Western Digital 2TB(including auto backup disk) | 个 | 2 | ||
| Monitor: | LENOVO 21.5" LCD (FHD,Without Defect) | 个 | 2 | ||
| Keyboard: | LENOVO | 个 | 1 | ||
| Software: | Windows 7/L42:L44 Virus/Office2016(Excel, Word, PPT)Windows 7/Virus/Office2016(Excel, Word, PPT) | 套 | 1 | ||
| 12 | 软件使用说明书 Software instruction manual | 电子档/纸质档 Electronic file / paper file | 份 | 1 | |
