【百傲仪器】工具显微镜，影像仪，影像测量仪，二次元影像测量仪

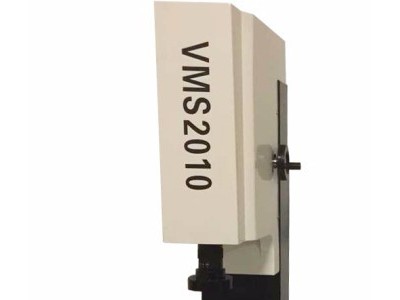

一，影像测量仪的应用领域 机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。二，影像测量仪标准功能： 1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库 2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比 3、图形可输入到AutoCAD成为工程图 4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别 5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比? 6、可以在鸟瞰的全图中进行标注尺寸 7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差 8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差??? 9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置 10、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置 11**取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式 12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等） 13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似 14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。三，影像测量仪详细参数 1，型号 2010手动 3020手动 4030手动 2，主机体尺寸 600*500*850mm 850*600*900mm 970*670*940mm 3，金属台尺寸 345*250mm 450*350mm 600*500mm 4，玻璃台尺寸 220*150mm 340*240mm 440*350mm 5，实际工作行程 200*100*130mm 300*200*150mm 400*300*180mm 6，主机体重量 110KG 180KG 250KG 7，机台底坐：00级花岗石 8，线性精度：（3+L/200）?m ?L为被测物体的长度?单位为mm 9，表面照明：LED环形超亮冷光源（亮度可调） 10，轮廓照明：LED超亮圆形灯（亮度可调） 11，计算测量功能：REICA 2.5D精密测量系统软件 12，解析力：0.001mm 13，重复精度：0.002mm 14，CCD：SONY芯片1/3彩色CCD 15,目镜：0．5X（可选配1X,2X） 16,物镜：0．7X～4.5X 放大倍数20X～120X 17,电源供应器：AC90～264V 50/60Hz 18,载重：30KG 19,操作方式：手摇（微调及快速移动）
