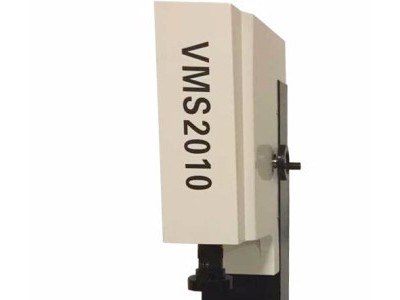

                                                                                                         VMS2010影像测量仪


一、影像测量仪的应用领域
    机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。

二、影像测量仪标准功能：
??1.可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
??2.并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
??3.图形可输入到AutoCAD成为工程图
??4.AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别
?  5.可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比?
??6.可以在鸟瞰的全图中进行标注尺寸
??7.自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差
??8.自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差???
??9.自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置????
??10.坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置
??11.专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式
??12.测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）
??13.绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似
??14.标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。

三、影像测量仪详细参数
  1.主机体尺寸
     650*650*850mm
  2.金属台尺寸
   350*250mm
  3.玻璃台尺寸
    240*140mm
  4.实际工作行程
    200*100*180mm
  5.主机体重量
    180KG
  6.机台底坐：00级花岗石
  7.线性精度：（3+L/200）?m ?L为被测物体的长度?单位为mm
  8.表面照明：LED环形超亮冷光源（亮度可调）
  9.轮廓照明：LED超亮圆形灯（亮度可调）
 10.计算测量功能：REICA 2.5D精密测量系统软件
 11.解析力：0.001mm
 12.重复精度：0.002mm
 13.CCD：SONY芯片1/3彩色CCD
 14.目镜：0．5X（可选配1X,2X）
 15.物镜：0．7X～4.5X      放大倍数20X～120X
 16.电源供应器：AC90～264V   50/60Hz
 17.载重：30KG
 145.操作方式：手摇（微调及快速移动）
