铁法大型工具显微镜jgx-2|工具测量显微镜|

产地	邢台
产品别名	报价
规格	厂家
类型	其他
售后服务	一年
用途	其它
品牌	慧采牌
型号	2018款
加工定制	是

产品简介:产品特点 产品用途 影像工具显微镜是一种集光、机、电、软件于一体的高精度、高效率显微测量仪器。它被广泛用于如电子元件、精密摸具、精密刀具、弹簧、塑胶.、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量、测量螺纹节距、外径、牙角、尺形及切刀具等工件的尺寸或对外形轮廓进行显微放发测量，检验工件的表面状况，测量角度，长度等。另外还可作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的各种精密加工业。是计量室、实验室内以及车间不可缺少的计量检测设备之一。 产品特点 影像工具显微镜具有多种数据测量、显微放大、显示、输入和输出等数据处理功能。可采用Windows图形窗口的专用测量软件QIM3008进行自动寻边操作，无需编程，只要鼠标点击即可测量，简单方便易行。 技术指标 /x Style Definitions x/ table.MsonormalTable {mso-style-name:普通表格; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0pt 5.4pt 0pt 5.4pt; mso-para-margin:0pt; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman"; mso-fareast-font-family:"Times New Roman"; mso-ansi-language:#0400; mso-fareast-language:#0400; mso-bidi-language:#0400;}仪器型号工作台金属台面尺寸(mm)354x228玻璃台尺寸(mm)210x160X、Y运动行程(mm)150x100Z坐标行程150X、Y、Z向分辨率(m)0.5X、Y、Z坐标示值误差(m)3+L/75(L为被测长度,单位：mm)外形尺寸长x宽x高(mm) 540x667x850仪器重量单位（kg
1、铁法大型工具显微镜jgx-2|工具测量显微镜|
热门搜索:
微机型工具显微镜工具显微镜（影像型）工具显微镜分度台小型工具显微镜大型工具显微镜工具显微镜

【河北慧采科技开发有限公司】工业产品推荐★★机械行业产品★★机械行业品牌★★企业售后服务顾客满意度企业★★全国工业品行业_★★拨打电话请告诉我产品订货号
2、铁法大型工具显微镜jgx-2|工具测量显微镜|多种型号图片

型号:RL157526工具显微镜（影像型）	型号:RL157530小型工具显微镜	型号:RL157533工具显微镜

【铁法大型工具显微镜jgx-2|工具测量显微镜|一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】
3、铁法大型工具显微镜jgx-2|工具测量显微镜|多种型号内容

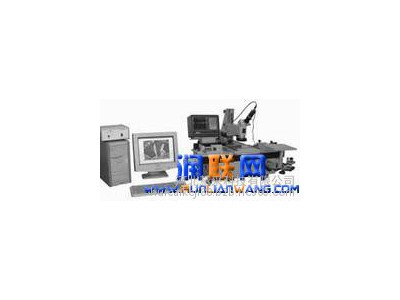

型号:RL157526工具显微镜（影像型）

技术指标

仪器重量、外形尺寸

主机净重：约250㎏

主机外形尺寸：（XYZ）：9801020640 测量特性 工具显微镜主要技术规格： 1．测量范围与分度值
　Ｘ、Ｙ坐标　 测量范围： 200100㎜ 分格值： 0.0005㎜
瞄准显微镜 升降行程： 120㎜
力臂倾斜范围： 左右各15度分度值： 10
照明光阑调节范围： 3～32㎜ 分格值： 1㎜
测角目镜角度测量范围： 360 分度值： 1
轮廓目镜角度测量范围： 7 分度值： 10
圆弧分划板： 曲率半径： R0.1～100㎜
螺纹分划板： 普通螺纹螺距 t = 0.25 - 6㎜
梯形螺纹螺距 T = 2 - 20㎜
光学分度台 测量范围： 360 分度值：10（投影读数）
（选购件） 玻璃台面直径：　106㎜
光学分度头 测量范围： 360 分度值： 1
光学定位器 测头直径： 30.1㎜
（实际直径值的极限检定误差不大于0.5m）
　　测量力： 0.10.03N　　　　　　　　　　　　　　　　　　　测量深度 15㎜
玻璃工作台 玻璃台面尺寸： 215130㎜
顶针架 　夹持直径： 100㎜
　　夹持长度： 被测件直径 55㎜时： 750㎜
　　　　　被测件直径 ＞ 55㎜时： 600㎜
高顶针架　夹持直径： 180㎜
　　 夹持长度： 600㎜
V形架 　左V形架前后调节范围： 前后各5㎜
　　右V形架高低调节范围： 向上15㎜；向下3㎜
承载量 40㎏2．瞄准显微镜光学参数

物镜放大倍数标志值		1	3	5
总放大倍数	用测角或轮廓目镜	10	30	50
	用双像目镜	15	42	65
物方视场	用测角或轮廓目镜	20	6.6	4
	用双像目镜	13	4.7	3
工作距离	用测角或轮廓目镜	81	90	65
	用双像目镜	47	85	63

3．影像测量组件光学物镜：

放大倍数	总放大倍数	物方视场	工作距离
3	25	6	110
5	37	Ф4	95

4．仪器精度
　温度要求 ⑴　工作室的温度应为20 2 ℃
　　⑵ 工作室的温度变化每小时0.5 ℃
　　　　　　　　⑶ 被测件和仪器的温度差0.5 ℃
在满足所规定温度要求的条件下，仪器有如下保证：
①X 、Y 坐标 用玻璃毫米分划尺进行检定时，仪器的不准确度：
（1 + L / 100）m 式中L = 测量长度 单位：㎜
仪器的分划尺按修正表进行修正时：X向不大于0.0035㎜
Y向不大于0.0025
② 测角目镜 测量角度的不准确度： 不大于1
③ 双像目镜 合像的不稳定性： 不大于0.0005㎜
合像的不正确度： 不大于 0.001㎜
④ 光学分度头 不准确度： 不大于30
⑤ 光学分度台 不准确度： 不大于20（选购件）
⑥ 光学分度器 测量的不稳定性： 不大于0.001㎜
测量的不准确度： 不大于0.0015㎜
栏目页面://www.runlian365.com/chanpin/10700.html
工具显微镜
来源网址://www.runlian365.com/chanpin/did-157526-pid-10700.html
工具显微镜（影像型）
型号:RL157530小型工具显微镜

产品特点 技术指标 技术参数：

显微镜放大率：30(目镜15物镜2)

载物工作台：测量范围5050mm(22)

载物台面尺寸：152l52mm

载物玻璃有效尺寸：96mm96mm

载重量(玻璃上面)：5kg

读数装置测微头移动量：25mm(1)

格值：0.002mm(0.0001)

聚焦：工件高度：110mm

聚焦方式：手动(粗动)

照明装置：透射照明装置带绿色滤光片

无级调节亮度反射照明装置单灯倾斜

反射照明

电源输入：220V110V
栏目页面://www.runlian365.com/chanpin/10700.html
工具显微镜
来源网址://www.runlian365.com/chanpin/did-157530-pid-10700.html
小型工具显微镜
型号:RL157533工具显微镜

产品特点 产品用途

影像工具显微镜是一种集光、机、电、软件于一体的高精度、高效率显微测量仪器。它被广泛用于如电子元件、精密

摸具、精密刀具、弹簧、塑胶.、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可

做三维辅助测量。还能以目镜标准片做比较测量、测量螺纹节距、外径、牙角、尺形及切刀具等工件的尺寸或对外形

轮廓进行显微放发测量，检验工件的表面状况，测量角度，长度等。另外还可作为观察显微镜，用相对量测法检查工

件表面粗糙度等非接触测量为目的各种精密加工业。是计量室、实验室内以及车间不可缺少的计量检测设备之

一。

产品特点

影像工具显微镜具有多种数据测量、显微放大、显示、输入和输出等数据处理功能。可采用Windows图形窗口的专用测

量软件QIM3008进行自动寻边操作，无需编程，只要鼠标点击即可测量，简单方便易行。 技术指标 /x Style Definitions x/ table.MsonormalTable {mso-style-name:普通表格; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0pt 5.4pt 0pt 5.4pt; mso-para-margin:0pt; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman"; mso-fareast-font-family:"Times New Roman"; mso-ansi-language:#0400; mso-fareast-language:#0400; mso-bidi-language:#0400;}

仪器型号
工作台	金属台面尺寸(mm)	354x228
	玻璃台尺寸(mm)	210x160
	X、Y运动行程(mm)	150x100
	Z坐标行程	150
	X、Y、Z向分辨率(m)	0.5
X、Y、Z坐标示值误差(m)	3+L/75(L为被测长度,单位：mm)
外形尺寸	长x宽x高(mm) 540x667x850
仪器重量	单位（kg） 100
	目视系统
物镜放大倍数 目镜放大倍数 总放大倍数 物镜放大倍率误差	1X、3X(标配)、5X 10X(单、双目同) 10X---50X 包括畸变在内的放大倍率误差：0.08%
透射照明光源	24V/20W卤素钨灯
反射照明光源	12V LED环形灯及带激光指示器反射照明

栏目页面://www.runlian365.com/chanpin/10700.html
工具显微镜
来源网址://www.runlian365.com/chanpin/did-157533-pid-10700.html
工具显微镜
