制冷设备冷却塔 方形横流冷却塔 中高温玻璃钢冷却塔 工业冷却塔

产品特点：
玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广 泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。
圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯 乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便。

结构特征
（1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。
（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。
（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。
（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。
（5）电机：由清华大学电机系在Y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。
（6）减速装置：采用了涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。
（7）吸声设施：超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽，并在上下两部装有吸声栅，以达到**大的降噪效果。在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。
（8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。
（9）支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。

随着工业生产的发展和人民生活水平的不断提高，控制水环境污染，合理开发利用水资源已迫在眉睫。为此，许多单位普遍采用玻璃钢冷却塔这种高效节能的理想设备，实行内部用水闭路循环，提高了重复利用率，有效地降低成本费用，同时，使人们对调整周围环境温湿度、洁净度及噪声影响的愿望转换成为现实。 玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广 泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯 乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便。

主要用途：

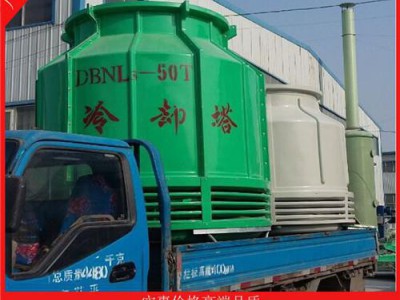

（1）DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。

（2）CDBNL3 系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。

（3）GBNL3 系列中高温工业型玻璃钢冷却塔 ——适用于水温降10-25度工业用水循环冷却系统。

型号组成圆形逆流式玻璃钢冷却塔有三大系列：

1、设计参数：

1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃

2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度Δt=10℃冷幅高t2-τ=6℃3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃冷幅高t2-τ=8℃

2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能曲线确定型号。

对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：

结构特征：

（1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。

（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。

（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。

（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。

（5）电机：由清华大学电机系在Y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。

（6）减速装置：采用了涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。

（7）吸声设施：超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽，并在上下两部装有吸声栅，以达到**大的降噪效果。在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。

（8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。

（9）支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。

安装、调试、使用须知：

1、本说明书中的基础图及安装尺寸供安装时参考。小型逆流式塔进出水管的方向可在水平位置上任意选定、但不得碰撞基础。中间有基础的，其负荷应为运转重的25%，其余的75%由外围长方形基础平均承担，如在屋顶安装应考虑负荷引起的附加压力。

2、冷却塔与进出水管的连接处应设支架，防止过多的重量压在塔壁上。

3、风机叶片在安装、使用前应作调整，保持角度一致。方法为在靠近叶间150毫米处，对每根叶片的前后两缘分别作一标志，再由支架下弦分别测每根叶片的前后两缘的距离，以计算出各叶片这点前后缘的高差，通过数次调整使高差达到一致即为合格。

4、电机接线后要密封接线盒，并注意电流测试值不超过电机载定电流。

5、启动冷却塔时一定要先开水泵后开风机，不允许在没有淋水的情况下使风机运转，风机可短时低速倒转消冰。

6、减速机在使用前应注油，可采用50号抗磨齿轮油或机油加以润滑，初次运转100-300小时应换新油，以后每运转3000-5000小时换油一次。油位应适中，油标应便于观察。

7、冷却塔运转时，应有专人管理，经常注意电流、水温的变化，对电机、减速机、布水器等处应定期检查。
说明：
1、标准设计工况：干球温度31.5℃，湿球温度28℃，大气压力99400Pa，进水温度42℃，出水温度32℃；

2、层叠式高效圆塔专用填料的选用，使该类冷却塔达到结构紧凑，占地面积小、布置灵活方便的设计目的；

3、采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片，使用该类冷却塔具有节能、低噪的显著特点；

4、超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；

5、大量高强FRP结构件在该类冷却塔上的应用使其具有防腐性能优良，使用寿命长的明显优点；

6、小型冷却塔采用旋转式布水系统，结构简单、布水均匀，进一步提高冷却塔热力性能，大型冷却塔采用固定布水系统，进一步提高塔体的稳定性能；

7、旋转式布水系统设置挡水板装置，固定式布水系统设置收水器装置，使冷却塔的飘水损失降至0.01%以内；

8、圆塔结构本身赋予其良好的抗风压性能，特别适用于沿海台风地区使用，该类冷却塔设计抗风能力达0.75KN/m2；

9、体积小、重量轻、结构简单，安装维护极为简捷方便。

  河北华强科技开发有限公司，成立于1983年， 1985年正式建成投产，2001年公司扩建，并进行了股份制改造，迁址于玻璃钢工业园， 是一家专门从事“风、水”两大领域系统系列产品的生产、安装及售后服务的专业化公司。是集科研、设计、生产、检测、销售及服务于一体的现代化科技型企 业。
   一直以来，公司以科技为先导，获得了长足的发展，已获得了多项**技术成果，其中由华强公司自行研制、开发的“YHMK无源无机复合材料排风装置”、 “纳米抗菌杀毒环保节能空调器”、“纳米抗菌耐水复合型通风管道”已获得了****，并填补了**空白，达到国内先进水平。
   公司生产的主要产品有：通风器、屋顶通风器，玻璃钢屋顶风机，轴流、斜流风机系列，横流、逆流玻璃钢冷却塔系列，玻璃钢缠绕管道、玻璃钢风管、塔芯材料系列产品。
