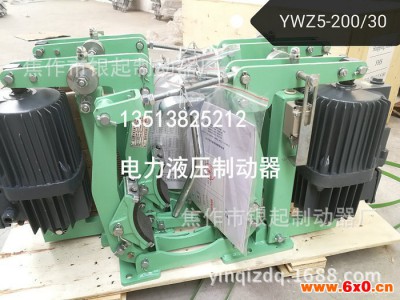

电力液压制动器YWZ9-160/E30液压制动器

最新产品

焦作银起制动器 致力于精箍品牌的推广，务求带给用户最完善的服务。

全国统一服务电话：13513825212 0391-7543688 0391-7435008传真：0391-7545698

联系人：张经理QQ:85818936

网址：http：//www.yinqizd.com 地址：焦作市虹桥工业园区

一、质量标准：原厂标准，保质一年，消耗品不在保质期内；

二、交货时间：天；

三、交货地点：贵司指定地点；

四、运输方式：公路物流或快递；

五、运输费用：销方负担；

六、报价有效期：30天；

产品详情

YW9系列电力液压鼓式制动器（以下简称制动器），主要适用于起重、运输、冶金、矿山、港口、建筑

等机械驱动装置的机械制动，产品符合GB6333-86及JB/T6406-2008标准，制动器的工作条件符合有关规定。

2、使用条件：

2.1环境温度：－25℃～＋45℃（祥见推动器使

用说明书）；

2.2周围工作环境中不得有易燃、易爆及腐蚀性

气体，空气相对湿度不大于90%；

2.3电源电压祥见推动器铭牌；

2.4使用地点的海拔高度符合GB755—2000。

3、结构及工作原理：

YWZ9系列电力液压鼓式制动器由制动架和相匹配的电力液压推动器两大部分组成。

4、制动器的安装与调整：

4.1安装前的检查：

○ 检查制动器在运输或储存过程中是否有损坏或缺件现象。

○ 检查制动轮表面是否清洁，若有油污或其它赃物，应彻底清洗干净

4.2制动器的安装：。

制动器的安装请按照下列步骤进行：

○ 根据制动器在主机的安装位置，确定出制

动器的维修、调整空间较大的或较方便的一侧。

○ 纵装：旋转弹簧拉杆使制动弹簧力处于最小，

松开拉杆10两端的螺母，转动拉杆10，撑开制动臂，再将制动器套装于制动轮上。

○ 横装：当制动轮已装在电机或其它机件之间时，首先打出底销15，然后取下退距均等装置左连板16，将制动臂11绕上绞点旋转向上掀起，将制动臂底座从制动轮下面穿过，然后再将以上卸掉的零件重新连接上。

○ 制动器安放在主机底座上后，松松拧上地脚螺栓，旋转拉杆10，此时瓦块随位调整装置13中的调整螺栓

应与制动瓦脱离，使制动器两侧制动瓦与制动轮贴合，若贴合不好，继续调整拉杆10，当制动瓦与制动轮表 面贴合达到最佳状态时，停止旋转，然后拧紧地脚螺栓。

○ 推动器在出厂前已加好液压油，用户可直接使用。

4.3制动器的调整：

○ 推动器工作行程的调整：首先应将弹簧力释放到最小值，然后再旋转拉杆10，使制动器处于闭合状态，继续旋转，这时推动器推杆慢慢抬起，当升起高度H1达到表二规定尺寸时，即完成调整。随着制动衬垫的磨损，H1逐渐减小，当减小到表二H1min时，需及时重新按以上方法调整，否则制动失效！

○ 瓦块随位的调整：在制动器处于抱闸状态时，旋转瓦块随位装置13中的螺栓，使其顶端与制动瓦筋板接触。

○ 制动力矩的调整：旋转弹簧拉杆6，使弹簧压缩，并使弹簧下座上边沿对准所对应需要的制动力矩值。

○ 该系列制动器配备有无需调整等退距装置，当制动器打开时两边退距自动均等。

根据用户需要，该系列制动器还可以加装以下附加装置，调整方法如下：

○ 补偿机构的调整：推动器通电后，推杆动作达到工作行程位置，同时拨杆9在相应杠杆孔下边沿带动下向上转

动一定角度，推动器断电后又回到初始位置Hmax高度，这时调整件8使其圆弧面与拨杆9接触，再旋紧螺栓7。

○ 手动装置的调整：当推动器不工作时，可通过扳动手柄使制动器打开（以便停电维修）。

○ 显示装置：用来显示制动器的工作状态。

注：考虑运输过程的安全，出厂时手动装置的手柄未装配，用户使用时再将其按图示位置连接到制动架上。

5、制动器运行前的检查及试运行：

5.1运行前的检查：制动器运行前应进行全面检查，检查各项调整是否正确无误，各部分锁紧螺母是否锁紧，推动器

接线是否正确。

5.2试运行：通过检查，一切合格后，制动器应在主机上无载运行数次，让制动衬垫进行一定的磨合，从而使之与制

动轮的贴合良好。

6、使用和维修：

6.1要定期检查制动器的工作状况；

6.2检查时应着重以下各项：

○ 各铰接处是否磨损；

○ 制动器构件的运动是否正常，螺母是否紧固；

○ 推动器的工作是否正常，液压油是否足量，有无漏油和渗油现象，引入导线的绝缘是否良好；

○ 销轴及心轴磨损量超过原直径的5%或椭圆度超过0.5mm应更新；

○ 制动轮上如有0.5mm深裂缝时应重新修磨；

○ 制动瓦是否正常的贴合在制动轮上，摩擦表面的状态是否完好，有无油腻、赃物痕迹，当制动衬垫的厚度

达到δmin（插入式制动衬垫不包括凸台厚度）数值时，则应更换新的制动衬垫。

○ 推动器的升起高度H1，是否符合表二规定。

表一table1

表二table2
