一、产品概述

链板式输送机系连续给料机械,是矿山、选矿厂、化工、水泥、建材等行业输送给料系统重要组成部分。适用于短距离输送， 广泛用于从储料仓往破碎机、振动筛等均匀连续给料。给料粒度160mm以下，松散密度小于1200kg/m3、块重小于140kg、温度350℃以下的块状物料。可水平安装，倾斜安装(≤25°）

二、产品结构

拉紧装置

    链板式输送机采用螺杆张紧型式，拉紧支座采用型钢和螺栓联接结构,外形,美观,装拆方便。除此之外还有以下两个特点：链板式输送机拉紧装置的螺杆位于滑座上方,放在倒置的等边角钢下面,螺杆部分可不受污染和损坏;拉紧装置分标准型和重型两种结构,并与斗式提升机的下部拉紧装置保持系列化和通用化。

头、尾部轴承多采用滚动轴承

头部轴承座用四根螺栓将轴承座直联接在机架上。这样一方面使轴承座受力与工作拉力方向一致,改善轴承座和联接螺栓的受力状况。

采用整体式链轮

 链板式输送机驱动链轮轮毅的材质是铸铁或钢,轮缘是用高耐磨淬硬钢制成齿型结构;张紧链轮也为高耐磨淬硬钢制结构。这样可减少很多维修量,降低维修费用。

支承辊轮

 链板式输送机支承辊轮是外置式,与牵引滚子分离,有下述优点：便于设置导轨槽体，减小牵引滚子磨损，也方便于制造。

驱动装置

链板式输送机驱动电机与减速器之间装有十字滑块联轴器，可确保板式给料机平稳起动。减速器与主轴间采用链传动,有缓冲作用,还可使传动比稳定、可传递大功率、中心距可调、便于布置与安装。驱动轴上配有逆止器,防止输送槽反向回转。

三、产品特征

1、牵引链采用长节距板式销轴滚子链，链条各零件均采用合金钢材料，并经科学的热处理，耐磨性能好，抗拉强度高、使用寿命长；

2、采用冲压槽体，中间用横筋加强、槽体刚性好，承载能力大。槽体底板圆弧搭接，防止物料泄漏；

3、多数空载启动，基本无过载现象，偶然带额定载启动；

4、稳定运行中外界负载基本稳定，冲击性较小；

5、驱动电机采用调速电机，运行速度可调，要求零速启动，速度范围在0~0.6 m/min，可以手动控制缓慢加速或减速，速度在0.3~ 0.5m/min使用较多并稳定运行，以便更合理地选择输送量；

6、布置形式多样、可水平、倾斜布置，还有多种水平、倾斜组合布置；

7、单机输送长度小于等于60m，提升高度小于等于30m；

8**大输送倾角0－75度。物料温度小于等于600℃；

9、环境温度较低，粉尘较大。

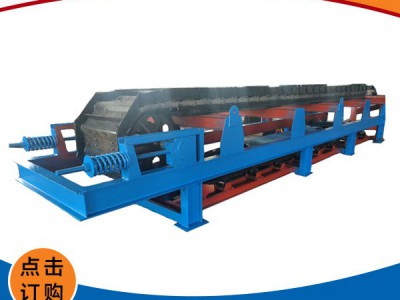

四、产品展示

   网站中标注的的价格和尺寸仅供参考，具体以电咨询为准，欢迎新老客户来公司考察面谈！
