陶瓷机械磁致伸缩位移传感器300mm

选  项  及  说  明

类  别

MNFV

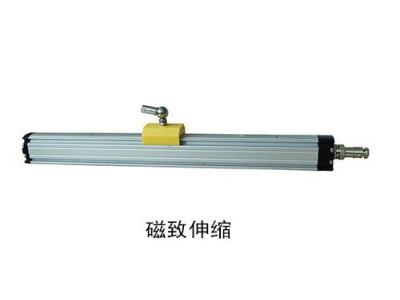

OMD系列磁致伸缩线性位移传感器

产品类别

1

 +24VDC（±10%）

工作电压

电气性能部分

2

 +15VDC（±10%）

V_ _ _ _
 (电压输出)

[1][2]输出形式     [3]磁环数量      [4]功能

01 = 0…10V         1 = 单磁环       0 = 正向（零点靠出线端）

05 = 0…5V                           1 = 反向（零点靠铝材末端）

输出方式

A_ _ _ _
 (电流输出)

[1][2]输出形式     [3]磁环数量      [4]功能

42 = 4…20mA        1 = 单磁环       0 = 正向（零点靠出线端）

                                     1 = 反向（零点靠铝材末端）

  S_ _ _ _
(SSI同步输出)

?1]数据长度    [2]输出格式     [3]系统分辨率           [4]方向

 1 = 25Bit      B = 二进制      1 = 5μm   5 = 20μm     0 = 正向（零点靠出线端）

 2 = 24Bit      G = 格雷码      2 = 10μm  6 = 2μm      1 = 反向（零点靠铝材末端）

 3 = 26Bit                      3 = 50μm   7 = 1μm

                                4 = 100μm

 _ _ _ _ M
（公制单位：mm）

测量范围：30～3000mm，也可根据客户特殊要求订做

测量量程

物理结构部分

C

直出电缆

出线方式

S

Hirschmann插头（不带电缆线）

   _

0～9（X=特殊长度，单位：米，默认3米）

_

[T] = 磁性滑块
[F] = 悬浮滑块

滑块类型

标准规格

测量数据

直线位移

供应电源

+24Vdc (20.4 - 28.8Vdc)

输入保护

极性保护至-30Vdc, 过压保护至36Vdc

用电量

50-140mA (按量程而定)

绝缘强度

500Vdc (DC地端对机器接地端)

输出

0-10Vdc, 10-0Vdc双输出, 最低负载电阻5kΩ

分辩率

无限 (取决於控制器A/D与电源纹波)

重複精度

满量程的 < ±0.005%

非线性度

满量程的 < ±0.01% (最大 ±90μm)

工作温度

-40至85℃

防护级数

IP65(当正确连接上插头时)

振盪指标

10-2000Hz / IEC标準68-2-6

冲击指标

100g (单一冲击) / IEC标準68-2-27 (耐久性)

更新时间

0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内
