其他液压机械及部件

功率	1.42
公称压力	0-1000
重量	18

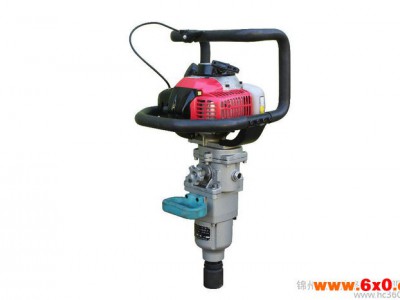

一、适用范围NLB-500设计新颖、结构紧凑、体积小、重量轻、机动性强、手把两级减震，手提便携、上下道方便，可不必封锁线路作业，特别适用于道岔、隧道、桥涵等大中型养路机械不能作业的道床区域性养路作业。NLB-500内燃螺栓扳手是一种自带二冲程汽油机动力源的高性能工具。它是冲击扳手中**的一种，可以小发动机产生很大的扭矩，它的重量仅有17.95kg.平衡性好，可垂直站立，操作开关都位于操作者随手可及的范围内，操作更方便。由于是自带汽油机动力源，它**可以很方便的由单人携带到任何施工现场，如：雨林、山区或沙漠，以及那些没有电力设施或空气压缩机、发电机的偏远地区。它**大可以用于32mm的螺栓**适合用于轨枕螺栓的松紧，以及其它方面螺栓的松紧。二、主要技术参数引擎    类型：二冲程，强迫，冷风，单缸        功率：1.47kw        排气量：51.7cc,Φ44×34mm        燃油箱容量:1升燃料混合比: 25:1转数（空转）：2700rpm ±250转数（加载）：7120rpm转数（**大）：9880rpm**大输出：2.03 Ps/6500 rpm**大扭矩：0.34kg-m/550 rpm压缩率：7.4：1燃油消耗率：380 g/Ps.h化油器 类型：膜片式        紧固扭矩范围：550 – 1700 N.m（406 – 1250 ft.lbs）        离合速度：1200rpm净    重：18kgs(39.60lbs)整体尺寸：650×280×380mm点火系统 方 式: 电子点火 火花塞型号:NGK BPMR6A
化油器型式: 膜片式
三、基本结构与工作原理1、结构：内燃机动扳手由小型汽油发动机、行星轮系变速箱、旋转方向转换器、冲击式加力器、输出轴离合器、套筒头和操作扶手组成。2、工作原理：发动机的旋转扭矩，通过离合器、万向节、锥齿轮换向减速机构，实现旋转扭矩的换向与减速，换向与减速后的扭矩，由连接轴传递到有蓄力加力的装置作用的冲击加力机构上，然后通过套筒对螺栓上的螺帽实现松开和上紧作业，简单方便。图一四、使用方法与维护1、检查发动机（按发动机说明书）应处于正常状态；2、检查机器各部件应处于正常状态；3、转动发动机数转使其各部件有良好的润滑；4、拨动换向手柄，使套筒处于空挡位置；5、启动发动机，进行短时间的空运转，再调整油门使发动机处于怠速状态，即可工作；6、发动换向手柄至你所需要的旋转方向，抬起手把将套筒对准螺母，顺时针转动右手柄，拉动离合器线，离合器结合套筒即开始旋转，反转手柄，调小油门减速，松开离合器线，离合器分离，即完成一个工作循环。7、停止工作前，放松油门，将换向手柄拨至空挡，关闭发动机。五、机具的保养1、发动机的保养注意事项，严格按照发动机说明书进行。2、锥齿轮减速、换向机构每工作48时，应检查并添加润滑脂一次。3、加力器每月检查一次润滑油。4、行走轮及其他传动部分，每半年检查一次润滑油。5、长时间不用时，擦洗干净，在未涂漆部分涂防腐油脂，存放在通风、干燥处。

E3-36L电动螺栓扳手机身轻巧、嗓音小、使用寿命长、装配螺纹零件速度比一般手工安装提高十倍，品质已经达到世界先进水平。用于外六角螺栓、螺母的装配。可在汽车、建筑、冶金、石化、电器、机械等行业广泛应用。

二、主要技术参数

1、旋松扭矩：                  ≥500 N•m

2、分头尺寸：                  25.4×25.4

3、适用螺栓：                  M22-M36螺栓的松、紧

4、整机质量：                  10.5kg



NLB-300型内燃螺栓扳手适用于铁路线路轨枕螺栓螺母的旋松和紧固作业。该机的冲击力大，操作集中，能满足钢轨扣件锁紧扭矩，方便快捷。在底座上加装了旋转式四轮行走装置，既可在陆地行走，又可在轨上行走，搬运方便，是松、紧轨枕螺母代替繁重体力劳动的理想专用工具。

二、主要技术参数

1、主轴转速：                  512r/min

2**大旋松扭矩：              ≥300N•m

3**大旋紧扭矩(可调)：        ≥150 N•m

4、工作效率：                  ≤10个/分

5、发动机：

  （1）、额定功率：              1.47kw(2HP)

（2）、标定速度：              2600r/min

6、质量：                       68kg

7、外形尺寸：                   1300×510×760mm
