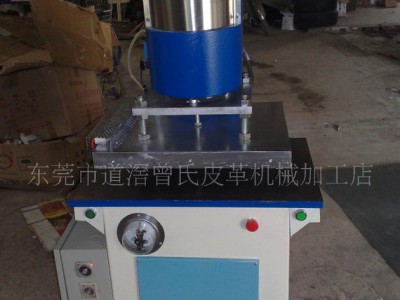

制鞋、皮革加工机械液压烫印机

制鞋、皮革加工机械液压烫印机

产品价格 ¥19800.00元/台

最小起订量:1 台 可售数量:1000000000 台

用手机扫描二维码直达商品手机版
手机查看详情
所在地区:
广东 东莞市
有效期至:
长期有效
最后更新:
2019-11-12 12:33
浏览次数:
1396

店铺信息

所在地区:广东 东莞市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

加工定制:
Array
类型:
Array
加工定制
类型 烫印机
适用范围 真皮、PU及皮革类压纹、压光、压花、烫金,还适用卡纸板的烫金
产品别名 烫金机
外形尺寸 140*76*70cm
重量 300kg
主电机功率 1500w
品牌 ZS
型号 22

一.本机简介



在向皮具界的产品提出越来越高的品味及质量要求,高质量、高品味的皮具制品在招换着更高的加工手段,我厂的液压烫印机**应运而生了。它大面积,强劲的压力能令一张档次本来不高的**,人造革变成一张**次的,栩栩如生的精品。此外,烫金、烫起光、除损它也得心应手。



感谢您采用了本厂的机器,请详细阅读本说明书,以期我们的产品为您的生产出到一份应有的力量。



二.主要技术参数:



电源:380V三相四线50Hz - 60 Hz                    耗散功率:动力功率1.5KW电热功率5KW



      黄绿—O相线          红—A相线          系统压力:7Mpa



      绿—B相线       蓝—C相线                 液压油:46#抗磨**液压油45—50升



**大开启高度:80mm—130mm                     行程:80mm



动作速度:上升1.5S下降1S                      保压时间:0—30任意可调(如需加长可订做)



压板温度调节:30—400℃±1℃可调         压板面积:400(宽)×500(长)mm2



工作台面积:660×430mm2                                                                      整机重量:300kg(不含液压油)







三.整机功能图



(1)电源开关   (2)电机停止



(3)电机启动



(4)系统压力指示及保压调节



(5)下压双联按钮



(6)紧急停止、上升



(7)压板控温仪      (8)保压定时器



(9)热压板       (10)可卸贴模板



(11)上止点行程开关   (12)热压板调平螺钉—5个



(13)滑筒         (14)油箱滤清器



(15)电控箱            (16)油位表(含油温计)



(17)固定地脚螺丝—4个



(18)滑筒加油处(打开此不锈钢罩)



(19)溢流阀设定手柄(打开前盖可见)



四.机床安装与使用



1、 提升本机请利用包装座(注意平衡重心)将机器运入场地.短距离可利用脚轮移动,定位后旋下M16螺栓(图中17)校调工作台至水平后,扭紧锁紧螺母。



2、 检查油箱有无渣屑杂物,清除后打开工作台左后侧液压油滤清器盖子,加入洁净的46#抗磨液压油45—50升。



3、 安装好良好地线接通电源开关,启动电机。(注意:电机转向与油泵转向要一致,泵体标牌有箭头指示)



4、 调整压板上盖顶板的螺钉(12),使发热板工作面与工作台面平行,卸下贴模板(10),将模具装在贴模板上,然后锁紧在压板下面。(注:该机在生产过程中已经调平热压板,通常情况下不需要另调热压板)



5、 设定温度:打开温度控制开关,设定需要的工作温度,因压板的厚度关系,本机为了使压板中心的温度与四周的温度保持一致,特别设计了一组三片的发热片,两边为每片1.8KW的发热片每一块中间为1.5KW的较小发热片,当探点达到设定的温度时压面应有一定的时间才能均匀,此时间约为3—15分钟。



6、 设定保压时间:调整时间控制继电器(8)旋钮,指示到所需保压时间。此时间为实际保压时间,不包含压头上落时间。



7、 压力设定:按下双联按钮(5)(为确保操作者安全本机采用双联开关)发热板压下稳定后,油压表读数为系统工作压力;请您根据工件材质,厚度,所需加热温度与时间均衡选定压力,旋转压力调节螺丝(4)为系统压力指示兼压力设定开关,操作时压力表中间有一螺钉,用起子向下压**能拨起表里的两支指针,红针为压力上限,即欲达到的**高压力,绿针为压力下限,即需保持的压力,可拨动两指针到设定范围,机器即能按您需要的压力工作,当工件发生变化(如受热缩小)而造成位移时,机器能自动地补充压力,一直保持您需要的工作状态。



8、 压头在上升或下降时系统压力应指示在4Mpa以下,如上升下降过程系统压力超过此读数,且电机有不正常的响声,则应检查滑筒导柱是否缺少润滑油,如是,应立即卸下滑筒(13)上方的不锈钢罩(18),加足润滑油方能操作。



9、 为了确保操作安全,本机采用了双联急停制按钮。即:只有双手同时按钮时,机器才能下压;当操作失当或需急停时只要任何一手离开,机器即立即制动;避免了来不及按紧急停止开关的弊端。
