仁成纸箱机械设备 全自动印刷模切开槽机 全自动印刷开槽机 纸箱印刷机

仁成纸箱机械设备 全自动印刷模切开槽机 全自动印刷开槽机 纸箱印刷机

产品价格 ¥800000.00元/台

最小起订量:1 台 可售数量:10 台

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
10 天内发货
所在地区:
江苏 苏州市
有效期至:
长期有效
最后更新:
2019-11-12 10:03
浏览次数:
632

店铺信息

所在地区:江苏 苏州市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

包装:
Array
售后服务:
Array
包装
售后服务 一年保修
用途 印刷设备
适用行业 印刷包装
品牌 仁成
型号 3200 3400 3600 3800
加工定制

高速印刷开槽模切机

 主要技术参数(按四色标准配置)

序号

参数名称

单位

参数

1200×2000/2400 ( Φ420)

1400 ×2400/2800 ( Φ480)

1

机器内侧宽度

mm

2600

3000

3000

3400

2

大过纸面积

mm

1270×2200

1270×2600

1470×2600

1470×3000

3

大印刷面积

mm

1200×2000

1200×2400

1400×2400

1400×2800

4

隔张送纸

mm

1450×2000

1450×2400

1650×2400

1650 ×2800

5

小加工尺寸

mm

320×640

320×640

380×720

380×720

6

印刷版厚度

mm

7.2

7.2

7.2

7.2

7

整机墙板厚度

mm

70

70

70

70

8

速度

Pieces/min

150

150

120

120

9

经济速度

Pieces/min

120

120

100

100

10

套色精度

mm

四色±0.5

四色±0.5

四色±0.5

四色±0.5

11

开槽精度

mm

±1.5

±1.5

±1.5

±1.5

12

大槽深

mm

300

300

350

350

13

小开槽间隙

mm

Clockwise: 160 ×160 ×160 ×160
260×60×260×60

Clockwise: 180 ×180 ×180 ×180
280×80×280×80


功能与特点:

● 整机电器及电脑软件均采用国际知名品牌,质量稳定可靠;采用人机界面,电脑订单管理,操作方便,换单更快(可预存999个订单)。

● 整机墙板及重要部件,均采用时效处理,回火消除金属内应力;均采用高精度加工中心制作,数控磨床研磨加工。

● 整机轴、辊均采用优质钢,回火,调质处理;研磨加工,高精度电脑动平衡校正,表面镀硬铬。

● 整机传动齿轮全部采用20CrMnTi合金钢,渗碳淬火处理,硬度HRC58~62;经磨齿加工,6级精度,保证长期使用套色精度高。

● 整机传动部位(轴、齿连接处),均采用免键连接(胀紧套),消除连接间隙,适合大扭矩长期高速运转。

● 整机传动轴承,重要传动部件均采用加强型调心轴承,维护简便,使用寿命更长。

● 整机润滑系统采用喷淋式自动润滑,直观显示装置,配备双油路油位平衡系统。

● 整机调整预置位功能,送纸、印刷、开槽、模切,自动归零,记忆自动复位。

● 整机工作间隙调整,采用免扳手快速调整,执行调整快速、方便。

● 主机采用变频控制,启动、运转更平稳,更节能。

● 可根据需要选择真空吸附,后踢式送纸或前缘送纸。

● 选装:陶瓷网纹辊;刮墨定墨系统;堆码机。

● 设有缺墨报警装置,实时监测供墨系统工作状态。

● 整机设有限位及超程显示。

● 可选装整机工作间隙电动调整


送纸部功能
● 电动控制机台离合,附警铃,行进间持续响铃,确保作业人员安全。
● 左右挡板、推纸板、后挡箱位置,采用电动调整及电脑数控调整。
● 毛刷配合上吸风除尘装置,可大量清除纸板印刷面杂质,提高印刷质量。
● 主机采用变频控制,启动、运转平稳,可节能30%。
● 红外线光电计数器,预设订单加工数量。
● 联机总锁功能,避免误操作伤害机器(主机启动,各机组自动锁定)。
● 可选择连续或隔张送纸。
● 气压式弹性送纸胶辊,不破坏瓦楞纸板强度;下送纸辊轧花,镀硬铬。
● 侧挡板与开槽部联调,可完成有修边或无修边调整,省时省力,并加装气动拍齐装置,纸板横向定位更准确,避免浪费。
● 10寸彩色触摸屏,控制送纸部、印刷部、开槽部、模切部一次归零,记忆复位;生产速度60、80、100、120定速巡航。
● 采用四轴高速前沿送纸系统

印刷部功能:
● 所有轴、辊均采用优质钢材,电脑动平衡校正,消除离心力,研磨加工,镀硬铬。
● 印刷相位采用行星齿轮式机构,触摸屏控制,电动数字式360°调整(停机、开机均可调整)。
● 版辊横移采用触摸屏控制,电动数字调整,调整范围共10mm。
● 油墨监测系统,缺墨报警。
● 采用挂版装置,全版挂版槽,脚踏开关控制正反转,装卸印版快速方便。
● 定墨间隙、印刷压辊、导纸辊间隙采用快速免扳手调整。
● 印刷相位固定采用气动式刹车机构,当机组分离时,刹车机构限制主机转动,保持原有齿轮位置固定点不变。
● 擦版复位功能,电脑记忆印刷位置,擦版后自动复位。
● 橡胶辊,钢管表面包裹耐磨橡胶,中高特殊研磨,传墨效果好。
● 钢质网纹辊,钢管表面研磨,压制网纹,镀硬铬,(可选装陶瓷辊)。
● 气动抬版装置,主机停止时,网纹辊自动脱离,自动匀墨,防止水墨干滞

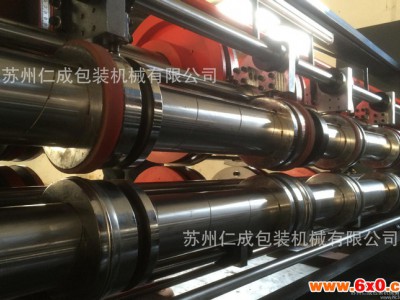

开槽部功能:
● 所有纸箱尺寸、箱高、相位均由电脑完成,人机界面,省时省力,提高工作效率,可储存常用订单999个。
● 采用双轴结构,大直径压线轮,纸箱压线成型效果更好。
● 开槽刀座、压线轮、修边刀横移结构采用精密滚珠丝杠,移动精度高,使上、下刀切合定位更准确有效延长了刀具的使用寿命。
● 弹性切角刀结构,可切断三层、五层纸板而无需调整。
● 开槽刀具采用优质合金钢,经热处理研磨加工,硬度和韧性俱佳,使用寿命长。
● 根据需要可选配打孔、打扣手装置。

模切部功能:
● 模切刀相位,电脑及电动数字控制。
● 模切刀横调,电脑及电动数字控制,控制范围共10mm。
胶垫辊切削修平机构,胶垫可多次重复使用,可大幅度节约使用成本。
● 胶垫辊机械式横向±30mm游动装置,提高模切胶垫的使用寿命。
● 采用模切均衡器提供线速补偿,胶垫修复后保证纸箱成型尺寸一致。
