产品价格 ¥245000.00元/台
最小起订量:0 台 可售数量:10000000 台
产品型号 | JS-400T |
---|---|
类型 | 立式 |
别名 | 双联橡胶制品成型机 |
用途 | 生产各种橡胶密封件 |
电动机功率 | 11KW |
规格 | 650*650 |
类别 | 多联硫化机 |
外形尺寸 | 3450*2630*2600 |
样式 | 立式 |
运行方式 | 液压硫化机 |
重量 | 12000 |
最大宽度 | 400㎜ |
最大行程 | 400 |
品牌 | JS捷盛 |
型号 | 400T |
加工定制 | 是 |
公称合模力 | 20MN |
切割刀宽 | 500㎜ |
产品描述
一,产品说明及用途:
东盛DS系列自推模适用于多层或二层以上模具的硫化成型。主要适合生产汽车零部件,橡胶防震垫等,尤其适用于生产有金属嵌件,形状复杂,厚壁,大断面等。也可用于其它热固性塑料, 薄金属及各类橡胶制品,胶木制品,工艺品建材等模型压制成型;
二,结构特性及功能:

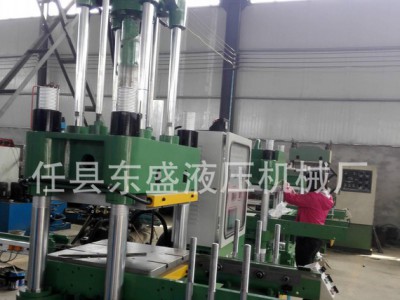

●本机为高精度四柱下顶式结构,主机由上横梁、下机座、活动平台、油缸组及立柱等组成。油缸组为柱塞结构,安装在下机座内。
●该设备有独立的动力机构和电器系统,电器箱紧固于主机的右侧,采用按钮集中控制,工作压力、加热温度、放气时间、停留时间、放气次数、硫化时间、合模压力均可设定,操作方便。
●本机型具备手动和半自动两种工作方式。
●本机为单机结构(也可根据用户需求选择双机或多机),与传统双电机双泵式相比设计科学,紧凑,噪音小;油泵位于主机右侧,油箱位于电器箱后面;液压及电器系统均有过载保护装置,使用安全可靠。
●机器工作时,柱塞自下向上运动合模,压制成型,并有自动保温、保压和排气功能,确保制品质量。
●采用国际分段加热技术,温度控制精度高且节能,产品硫化成型时,油泵电机停止工作。
●具有自动补压功能,在橡胶制品压制过程中,由于原料的流动而引起的压力下降可得到自动补充。
●具有自动控温系统,提前预热,上班**能生产产品省去等待加温时间,提高产量。
●密封件采用日本原装进口NOK, 液压油缸应用了德国进口技术,密封可靠,寿命长。
●采用美国进口比例控制阀, 压力流量均可自由设定,配置先进合理,降低能耗。
三,动作流程:
2RT:
初始状态 将胶料放入模具中 M1**层下降到位 模板移进到位 快速合模 慢速锁紧,加压 排气,硫化 开模到位 移模出到位 M1**层上升到位顶开 取出制品
3RT:
初始状态 将胶料放入模具中 M2第二层下降到位 M1**层下降到位 模板移进到位 快速合模 慢速锁紧,加压 排气,硫化 开模到位 移模出到位 M1**层上升到位 M2第二层上升到位脱模 取出制品
4RT:
初始状态 拍板下降 M2第二层模板上升 M3第三层模板随移模拖板移出 将胶料放入模具中 M2第二层下降到位 M1**层下降到位 模板移进到位 快速合模 慢速锁紧,加压 排气,硫化 开模到位 移模出到位 M1**层上升到位 M2第二层上升到位脱模 M3第三层模板随移模板托移入 M2第二层
模板下降定位 下拍板上升后,使制品脱离,取出制品并清洁模具.
技术参数;TECHNICAL PARAMETERS
型号Model | 200Ton | 250Ton | 300Ton | 350Ton |
出力Clamping force(Ton) | 200 | 250 | 300 | 350 |
行程Stroke(mm) | 300 | 300 | 300 | 300 |
工作台面Wrok platform(mm) | 上503*508下554*560 | 上600*600下650*650 | 上600*600下650*650 | 上700*700下750*750 |
主油缸直径Main cylinder diameter(mm) | 355 | 400 | 450 | 475 |
马力Horse power(hp) | 10*2 | 10*2 | 15*2 | 15*2 |
电热功率Electical Power(KW) | 22 | 34 | 34 | 34 |
真空泵流Vacuum pump(hp) | 3 | 3 | 3 | 3 |
重量Gross weight(KG) | 9000 | 11500 | 13500 | 15000 |
开模型式Type of mold opening | 上升下降出入模 | Up/Down In | ||
机台尺寸Dimension;L*W*H(mm) | 3000*2360*2330 | 3300*2710*2530 | 3450*2630*2600 | 3660*2950*2600 |
