现货 HRB 外球面带座轴承 UCP216 石油设备哈轴

内径	80（mm）
外径	140（mm）
厚度	33（mm）
重量	9（kg）
保持架及其材料	J钢板冲压
使用特性	高速
用途	工程机械
滚动体列数	单列
滚道类型	球面滚道
样品或现货	现货
轴承材质	高温轴承钢
类型	外球面球轴承
工作原理	滚动
品牌	HRB/哈尔滨
型号	UCP216

我们的优势

一、质量保证——每一批货物的进出均有相关工作人员严格把关。

二、价格优惠——由于我们的进货渠道不同，价格上我们有绝对的优势。

三、技术支持——为您提供轴承选型、安装、保养以及不同品牌型号对换等难题。

四、售后服务——建立了完善的售后服务体系，免除了客户的后顾之忧

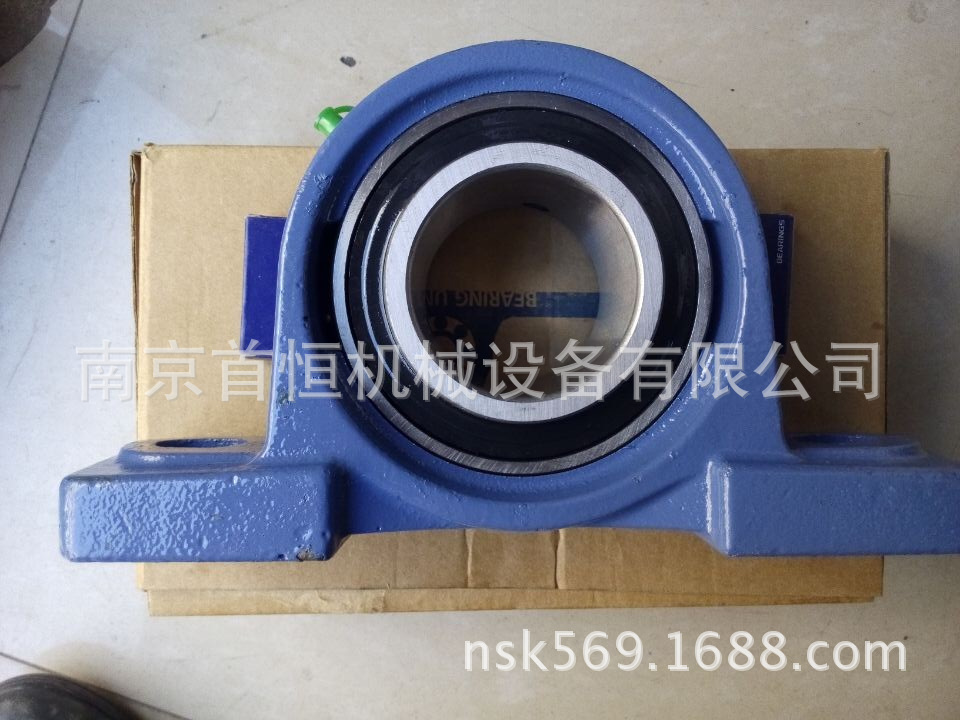

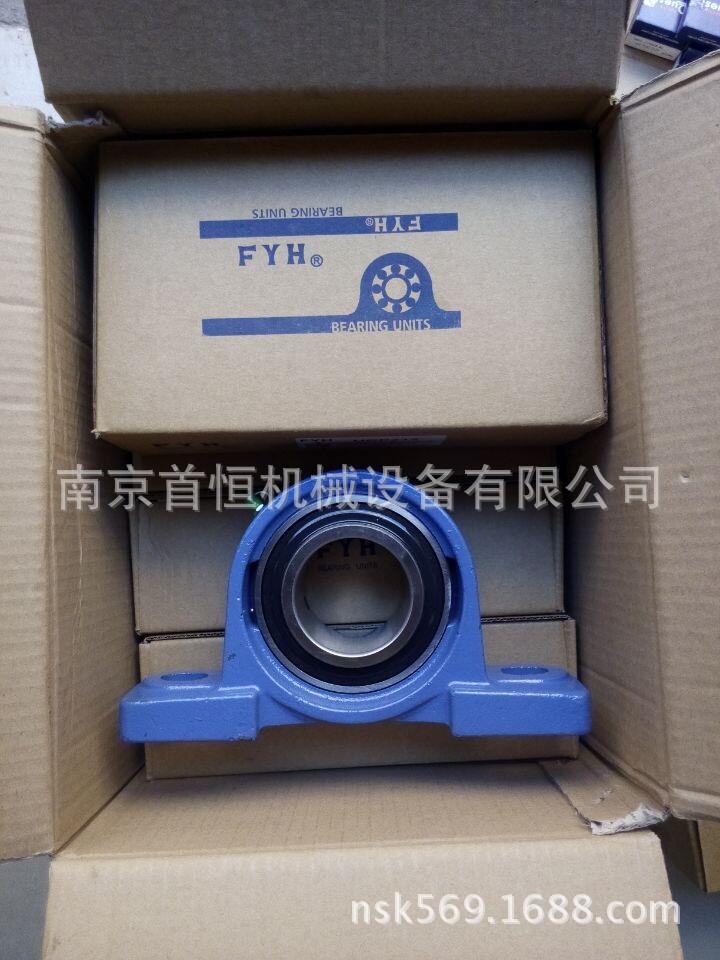

带座外球面球轴承

带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面，与带有球状内孔的轴承座安装在一起，结构形式多样，通用性和互换性好。同时，此类轴承在设计上也具有一定调心性，易于安装，具有双重结构的密封装置，可以在恶劣的环境下工作。轴承座一般是采用铸造成型。常用座有立式座（P）、方形座（F）、凸台方形座（FS）、凸台圆形座（FC）、菱形座（FL）、环形座（C）、滑块座等（T）。带座外球面轴承分为轴承心和轴承座，在叫法上是以轴承心加上轴承座称呼，如带紧定螺钉外球面轴承UC205配立式座称UCP205。带座外球面轴承由于具有很强的互换性，轴承心可以随意装配在同一规格不同形状的轴承座里。其他带立式座外球面球轴承带方形座外球面轴承带菱形座外球面球轴承带凸台圆形座外球面球轴承带环形座外球面球轴承带滑块座外球面球轴承带悬吊式座外球面球轴承带悬挂式座外球面球轴承带可调菱形座外球面球轴承带冲压座外球面球轴承带其他座的外球面球轴承



390000系列外球面轴承是通过偏心套将轴承内圈与轴固定，偏心套上的内六角螺钉起紧固作用。在维修中，不少机手不会拆装这种轴承，故有必要介绍一下拆装390000系列外球面轴承的技术要点和注意事项：



拆卸



1．先用内六角扳手松开轴承偏心套上的锁紧螺钉，然后用小铁棒插入顶盖偏心套上的沉孔，逆着轴的旋转方向打松偏心套。



2．旋松固定轴承座的螺栓。将轴承连同轴承座一起从轴上卸下。注意在拆轴一端的轴承座之前．应将轴另一端的轴承座螺栓松开，以免两端轴承相互别劲而损坏。



安装



1．往轴上安装轴承前，必须先拔下轴承外套的固定销，同时将轴颈表面打磨光滑干净，并在轴颈处涂油防锈兼润滑(允许轴承在轴上有稍微转动)。



2．在轴承座与轴承配合面涂润滑油，把轴承装入轴承座内。然后将装配好的轴承与轴承座一起套在轴上．推至所需位置处进行安装。



3．固定轴承座的螺栓先不要拧紧，要让轴承外套在轴承座内能转动。同样装好同一根轴上的另一端轴承和座，将轴转动几圈，让轴承本身自动找正位置后。再将轴承座螺栓紧固好。



4．装偏心套。先将偏心套套在轴承内套的偏心台阶上，并用手顺轴的旋转方向拧紧．然后再将小铁棍插入或顶住偏心套上的沉孔．用手锤顺轴的旋转方向敲击小铁棍．使偏心套安装牢固，最后锁紧偏心套上的内六角螺钉。





4分类编辑



外球面球轴承依照与轴的合作方法来分能够分为三大类：



一、带顶丝外球面球轴承 其代号为：UC200系列（轻型系列） 、UC300系列（重型系列） 、及 变形产物UB(SB)200系列，假若运用环境契合较小，通常挑选UC200 系列，反之则选用UC300系列。通常外球面球轴承上的顶丝都是有两 个，其夹角为120°，其特色就是与轴合作时是用顶丝来顶在轴上， 然后起到固定效果的，可是其合作的环境需求有必要振荡规模小。这 种外球面球轴承比拟遍及，广泛用于纺织机械、陶瓷机械等各制作职 业。



二、带锥度外球面球轴承 其代号为：UK200系列、UK300系列。此类外球面球轴承内径为1： 12份额的锥度内孔，运用时要与紧定套合作运用，这类外球面球轴承 的特色为：能够接受比带顶丝外球面球轴承更大的负荷。由于与其合 作的紧定套同类型的内径要比带顶丝外球面球轴承小一些， 比方带顶 丝外球面球轴承UC209的内径为45mm，与其相合作运用的轴的直径为 45mm,而假若假若换成带锥度外球面球轴承的话，只能挑选内径为45mm的紧定套，而与45mm的紧定套合作的带锥度外球面球轴承就只 有UK210了 （当然假若契合更高的话能够挑选UK310的） 。 由此， UK210 所接受的契合当让要比UC209的要大的多了。



三、带偏心套外球面球轴承 其代号为:UEL200系列、UEL300系列、SA200系列。此类外球面球轴承首要特色为轴承上一端有必定的偏疼度， 有相同偏疼度的偏疼套 与其合作。此类轴承也能够说是专用轴承，由于其首要是在农机（收 割机、秸秆还田机、脱粒机等）上运用，此类外球面球轴承首要运用 于跳动比拟强烈的布局上， 偏疼布局的合作能够有用的削减强烈的跳动














南京首恒机械设备有限公司
详情咨询电话：025-84433389-803      联系人：何经理    手机：15205197536   13401977678
网址：http;//nsk569.cn.
咨询电话：025-84433389-803

内径	带座型号	H	L	J	A	N	N1	H1	W	L1	B	S	螺栓尺寸	轴承型号	座型号	带防尘盖	带防尘盖	t	Zs	Wc	Zc	带座重量 kg	带盖重量 kg
17	UCP203	30.2	127	96	38	12	16	14	62	42	27.4	11.5	M10	UC203	P203							0.60
20	UCP204	33.3	127	96	38	12	16	14	65	42	31	12.7	M10	UC204	P204	S(SM)-UCP204	C(CM)-UCP204	2	44.5	70	62	0.70	0.70
25	UCP205	36.5	140	105	38	12	19	16	71	42	34.1	14.3	M10	UC205	P205	S(SM)-UCP205	C(CM)-UCP205	2	48	76	70	0.80	0.90
30	UCP206	42.9	165	121	48	14	21	18	84	54	38.1	15.9	M12	UC206	P206	S(SM)-UCP206	C(CM)-UCP206	2	53	88	75	1.30	1.40
35	UCP207	47.6	167	126	48	14	21	19	93	54	42.9	17.5	M12	UC207	P207	S(SM)-UCP207	C(CM)-UCP207	3	59.5	99	80	1.60	1.70
40	UCP208	49.2	184	136	54	14	21	19	98	54	49.2	19	M12	UC208	P208	S(SM)-UCP208	C(CM)-UCP208	3	69	105	90	1.90	2.20
45	UCP209	54	190	146	54	14	21	20	106	60	49.2	19	M12	UC209	P209	S(SM)-UCP209	C(CM)-UCP209	3	69	113	95	2.20	2.40
50	UCP210	57.2	206	159	60	18	23	22	114	65	51.6	19	M16	UC210	P210	S(SM)-UCP210	C(CM)-UCP210	3	74.5	119	100	2.60	2.80
55	UCP211	63.5	219	172	60	18	23	22	125	65	55.6	22.2	M16	UC211	P211	S(SM)-UCP211	C(CM)-UCP211	4	76	130	100	3.30	3.60
60	UCP212	69.9	241	186	70	18	23	25	138	70	65.1	25.4	M16	UC212	P212	S(SM)-UCP212	C(CM)-UCP212	4	89	143	115	4.60	5.00
65	UCP213	76.2	265	203	70	23	28	27	150	77	65.1	25.4	M20	UC213	P213	S(SM)-UCP213	C(CM)-UCP213	4	89	155	120	5.90	6.30
70	UCP214	79.4	266	210	72	23	28	27	157	77	74.6	30.2	M20	UC214	P214		C(CM)-UCP214	4	162	135	6.6	9.30
75	UCP215	82.6	274	217	74	23	28	28	162	80	77.8	33.3	M20	UC215	P215		C(CM)-UCP215	4	168	135	7.4	11.00
80	UCP216	88.9	292	232	78	23	28	30	174	85	82.6	33.3	M20	UC216	P216		C(CM)-UCP216	4	181	145	9	13.00
85	UCP217	95.2	310	247	83	23	28	32	187	85	85.7	34.1	M20	UC217	P217		C(CM)-UCP217	5	191	155	11	15.00
90	UCP218	101.6	327	262	88	27	34	33	200	90	96	39.7	M24	UC218	P218		C(CM)-UCP218	5	204	165	13	18.00
25	UCP305	45	175	132	45	17	20	15	85	54	38	15	M14	UC305	P305		C(CM)—UCP305	2	91	80	1.4	2.00	2.00
30	UCP306	50	180	140	50	17	20	18	95	54	43	17	M14	UC306	P306		C(CM)—UCP306	2	105	85	1.8	2.70
35	UCP307	55	210	160	56	17	25	20	106	60	48	19	M14	UC307	P307		C(CM)—UCP307	3	115	95	2.8	3.50
40	UCP308	60	220	170	60	17	27	22	116	60	52	19	M14	UC308	P308		C(CM)—UCP308	3	125	105	3	4.50
45	UCP309	67	245	190	67	20	30	24	129	65	57	22	M16	UC309	P309		C(CM)—UCP309	3	140	110	4.1	6.10
50	UCP310	75	275	212	75	20	35	27	143	75	61	22	M16	UC310	P310		C(CM)—UCP310	3	156	120	5.8	8.40
55	UCP311	80	310	236	80	20	38	30	154	85	66	25	M16	UC311	P311		C(CM)—UCP311	4	166	125	7.4	9.70
60	UCP312	85	330	250	85	25	38	32	165	95	71	26	M20	UC312	P312		C(CM)—UCP312	4	179	135	9.4	12.00
65	UCP313	90	340	260	90	25	38	33	176	105	75	30	M20	UC313	P313		C(CM)—UCP313	4	190	140	10	15.00
70	UCP314	95	360	280	90	27	40	35	187	105	78	33	M22	UC314	P314		C(CM)—UCP314	4	200	140	12	16.00
75	UCP315	100	380	290	100	27	40	35	198	110	82	32	M22	UC315	P315		C(CM)—UCP315	4	210	150	14	20.00
80	UCP316	106	400	300	110	27	40	40	210	110	86	34	M22	UC316	P316		C(CM)—UCP316	4	221	155	18	23.00
85	UCP317	112	420	320	110	33	45	40	220	120	96	40	M27	UC317	P317		C(CM)—UCP317	5	235	170	20	27.00
90	UCP318	118	430	330	110	33	45	45	235	120	96	40	M27	UC318	P318		C(CM)—UCP318	5	246	170	24	30.00
95	UCP319	125	470	360	120	36	50	45	250	125	103	41	M30	UC319	P319		C(CM)—UCP319	5	258	180	29	38.00
100	UCP320	140	490	380	120	36	50	50	275	130	108	42	M30	UC320	P320		C(CM)—UCP320	5	283	190	35	46.00
