标准	日标
材质	铝合金
工作温度	常温
公称通径	10（mm）
连接形式	螺纹
流动方向	换向
适用介质	空气
形态	角式
用途	换向
零部件及配件	阀体
压力环境	常压
类型(通道位置)	先导式
品牌	金工
型号	SY5120-1H-01

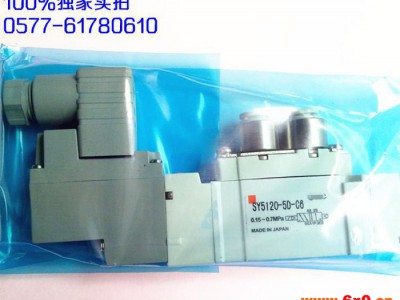

【厂家直销】日本气动元件/体积小响应快AC100V电压SY5120-1H-01



型号	规格
	位置数	电磁线圈	操作压力范围kgf/cm2(Mpa)	反应时间(毫秒)	**高操作频(次/秒)	接管口径	有效断面积mm2(Cv值)	重??(kgf)
SSY5120-□△D-01	2	单线圈	0.15～0.7{1.5～7.1}	19或以下	5	注2) 1/8	9.18(0.51)	62
SSY5220-□△D-01	2	双线圈	0.1～0.7{1～7.1}	18或以下	5		9.18(0.51)	77
SSY5320-□△D-01	3	双(中央封闭)	0.2～0.7{2～7.1}	32或以下	3		7.38(0.41)	83
SSY5420-□△D-01	3	双(中央排气)	0.2～0.7{2～7.1}	32或以下	3		7.56(0.42)	83
SSY5520-□△D-01	3	双(中央加压)	0.2～0.7{2～7.1}	32或以下	3		10.62(0.59)	83



注1）□—代表使用电压
3=110VAC
4=220VAC
5=24VDC
6=12VDC



△—代表接电方式
G=直接出线式(引线长300mm)
D=DIN插座式
L=L型插座式(引线长300mm)
DZ=DIN插座式带有指示灯和过压抑制器
LZ=L型插座带有指示灯和过压抑制器



订货举例：
1)需要5通2位单线圈电磁阀，电压：24VDC，直接出线式，口径：Rc(PT)1/8,正确型号：SY5120-5GD-01
2)需要5通2位双线圈电磁阀，电压：12VDC，L型插座式，带有指示灯及过压抑制器，口径：φ6mm,正确型号：SY5220-6LZD-C6

以下价格仅供参考，联系我司享更多优惠





电磁阀注意事项：
１、电磁阀安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装。
1、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
2、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
3、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。
5、电磁阀当发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
工作原理
　　电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体**会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油**会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断**控制了机械运动。

故障与排除:
一、电磁阀通电后不工作
    检查电源接线是否不良→重新接线和接插件的连接   检查电源电压是否在±工作范围-→调致正常位置范围   线圈是否脱焊→重新焊接   线圈短路→更换线圈   工作压差是否不合适→调整压差→或更换相称的电磁阀
   流体温度过高→更换相称的电磁阀
    有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器
   液体粘度太大，频率太高和寿命已到→更换产品
二、电磁阀不能关闭
    主阀芯或铁动芯的密封件已损坏→更换密封件
    流体温度、粘度是否过高→更换对口的电磁阀
    有杂质进入电磁阀产阀芯或动铁芯→进行清洗
    弹簧寿命已到或变形→更换
    节流孔平衡孔堵塞→及时清洗
    工作频率太高或寿命已到→改选产品或更新产品
三、其它情况
     内泄漏→检查密封件是否损坏,弹簧是否装配不良    外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件
