建材生产加工机械φ3.6×32m烘干机,干燥机

φ3.6*32m烘干机

    一、技术参数及性能

    1、规格：φ3.6?32m

2、生产能力：≥106t/h（湿矿渣）

3、物料初水份  ≤15%         物料终水份≤1%

4、筒体斜度：3%

    5、筒体转速：3r/min

    6、支座数  2挡

    7、密封型式：鱼鳞片弹性板密封

8、烘干方式：顺流

9、最高进气温度：700-800℃

10、出口烟气温度：120-130℃（由工艺定）

    11、扬料板型式：升举式（分体）

    12、挡轮型式：机械挡轮

    13、每档托轮装置冷却水用量：2m3/h

14、电机型号：Y355M2-6  185KW

额定转速1000r/min

    额定电压380V

    15、减速机型号：JH400-SW-25

16、设备重量248t

    二、主要材质部件

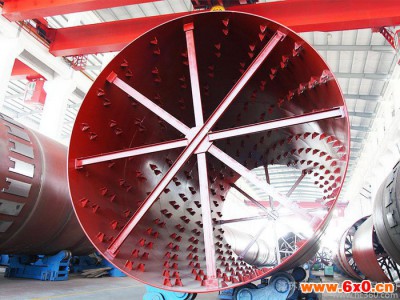

    （一）回转部分

    1、筒体  材质Q235-B                        1件

    2、滚圈  材质ZG45   HB>180                 2只

3、大齿圈  材质ZG45  HB>200                 1只

4、扬料板（抄板）  Q235-A                    1套

     （二）支承装置

    1、托轮支承部分（一组）

      托轮 ZG340-640  HB>190                     2只

托轮轴45#  HB>210                         2根

托轮轴承座  组合件                         1件

   2、挡托轮支承部分（一组）

      托轮 ZG340-640  HB>190                     2只

      托轮轴45#  HB>210                         2根

      挡轮  ZG340-640  HB>190                    1只

      挡轮轴45#  HB>210                         2根

      挡托轮轴承座  组合件                       1件

    （三）小齿轮部分

    1、小齿轮  40Cr  HB>207-269                  1只

    2、小齿轮轴  45#  HB>217-265                 1根

    3、小齿轮轴承座  组合件                      1套

    （四）、传动装置

1、电机：Y355M2-6  185KW                     1台

    2、减速机：JH400-SW-25                       1台

    3、联轴器  组合件                            1套

    4、传动装置底座  组合件                      1件

    （五）进料装置（含密封1Cr18Ni9Ti） Q235-A    1套

（六）出料装置（含密封1Cr18Ni9Ti） Q235-A    1套

（七）大齿轮罩  组合件                         1件

    三、供货范围

    回转部分                                       1套

    大齿轮罩                                       1件

进料装置（含密封）：                            1套

出料装置（含密封）：                            1套

托轮支承装置                                   1件

带挡轮托轮支承装置                             1件

传动装置：                                     1套

电机1台  减速机1台  联轴器1套

          电机、减速机底座1套

小齿轮装置：                                    1套

小齿轮1只  小齿轮轴1根

小齿轮轴承座1套

地脚螺栓                                        1套
