特卖定做移动式喷淋清洗设备,江门恒泰清洗设备品牌

特卖定做移动式喷淋清洗设备,江门恒泰清洗设备品牌

产品价格 ¥12000.00元/台

最小起订量:0 台 可售数量:100 台

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
10 天内发货
所在地区:
广东 江门市
有效期至:
长期有效
最后更新:
2019-11-08 10:40
浏览次数:
773

店铺信息

所在地区:广东 江门市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

工作电压:
Array
规格:
Array
工作电压 220v
规格 裸机
机器类型 清洗机
类型 高压清洗机
射程 20m
水量 15.0
水温 冷水
移动方式 底座固定式
用途 工业用
原理 高压喷淋
种类 框,菜筐,周转箱
吸水高度 1mm
喷射压力 50Mpa
品牌 恒泰
加工定制

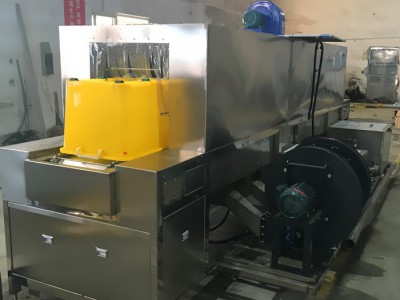

     特卖定做移动式喷淋清洗设备,江门恒泰清洗设备品牌


设备组成:

     该清洗机主要由设备主体及储液箱、输送系统、清洗系统、漂洗系统、压缩空气吹干系统、热风烘干系统、过滤系统、自动温控加热系统、除雾系统、电器控制系统等组成:(如有需要烘干可加烘干设备)。

一.      设备描述:

该清洗机为继电器控制全自动形式,除人工装卸工件外,其它工艺工序过程全部自动完成。

人工将要清洗的工件装在输送带上,输送系统自动按顺序将零件依次送往各工序段,对工件进行喷淋清洗、喷淋漂洗、压缩空气吹水、热风烘干后到达下料工位,整个清洗过程即完成。具体结构见方案图和以下的说明。

1、设备主体及储液箱   厂家热线:176 7065 3698 谭经理。

1.1、整机为全封闭结构,采用型钢骨架焊接,清洗机上罩部分采用单层结构,采用2mm 厚的不锈钢钢板制作(按要求颜色喷涂油漆),烘干段设置保温层,降低能耗。

1.2、液箱采用单层结构,采用2mm 厚的不锈钢板制作(按要求颜色喷涂油漆);内部用隔板分成几个区域,分别实现对清洗液的过滤、滤油、分油;液箱设有补水口、排液口、溢水口。底部为两边向中间倾斜,清洗液从液箱底部的排液口集中排出。

1.3、液箱装有液位控制器,液位异常时及时提醒补水、停水。异常情况实现紧急停机,并设有声光报警。

1.4、液箱内部装有不锈钢电加热器,在30~60分钟内将液体由室温升至使用温度。温度自动控制在10~90℃范围,人工设定、自动控制。设有温控仪表自动显示。

2、输送系统

系统由摆线针轮减速机、输送链、筋板、主传动轴、被传动轴等组成。输送链采用高强弯板链,筋板作防腐处理。输送带输送速度在0.15~3m/min连续无级可调。

3、清洗系统

3.1、清洗系统由清洗泵、喷淋清洗管路、喷咀等组成。喷嘴为角度可调式,可在30度范围内调整射流方向。每个喷头相隔距离≤80mm,喷淋管路上、下、左、右均有喷头布置,确保工件各个面均能洗到。

3.2、系统管路采用采用镀锌钢管,喷咀为铜质,喷嘴能快速更换、拆卸、方向可调。


3.3、清洗水泵采用立式液下离心泵,清洗流量≥30m3/h,清洗压力≥300Kpa,压力可调。

4、漂洗系统

4.1、漂洗系统由漂洗泵、喷淋漂洗管路、喷咀等组成。喷嘴为角度可调式,可在30度范围内调整射流方向。每个喷头相隔距离≤80mm,喷淋管路上、下、左、右均有喷头布置,确保工件各个面均能洗到。

4.2、系统管路采用采用镀锌钢管,喷咀为铜质,喷嘴能快速更换、拆卸、方向可调。

4.3、漂洗水泵采用立式液下离心泵,清洗流量≥30m3/h,清洗压力≥300Kpa,压力可调。

5、压缩空气吹干系统

5.1、系统由控制阀、吹干管路、气嘴、软管、补吹喷枪等组成。

5.2、系统管路采用采用镀锌钢管,喷咀为铜质,喷嘴能快速更换、拆卸、方向可调。

5.3、气源有用户提供。

6、热风烘干系统(贵司不含此段)

6.1、系统由离心风机、空气加热器、温控器等组成。

6.2、离心风机使烘干箱内的热空气循环使用,避免热能损失,来自不锈钢加器的热风(常温~100℃可调)经风管吹向输送的工件,加快工件无水干燥。

7、过滤系统

7.1、设备清洗液过滤采用二级过滤,级为回水口的抽屉式滤筐,第二级过滤为泵吸口不锈钢插板滤网。

7.2、设备漂洗液过滤采用二级过滤,级为回水口的抽屉式滤筐,第二级过滤为泵吸口不锈钢插板滤网。

 7.3、系统设有一套除油装置,将清洗液中的废油及时分离出来,以延长液体的使用周期。除油装置采用刮板式油水分离器,将液体表面的浮油提出,经比重分离法分离。分离能力每小时30L。

8、除雾系统

本机采用抽雾风机抽吸清洗室内雾汽,经外接管道外排方式。

9、电器控制系统

9.1、采用继电器半自动控制,设备所用低压电器元件均采用。。

9.2、进出料端设急停按钮,防止出现意外情况,不能及时停机,提高设备的安全性能。

9.3、电控柜设有双色灯表示设备正常运行、故障两种状态。
