产品价格 ￥5700.00元/台
最小起订量：1 台 可售数量：1000 台
| 加工定制 | 是 |
|---|---|
| 别名 | 水力分级机 |
| 用途 | 选金,银,铅锌,钽铌,锡等稀有金属和贵重金属矿石 |
| 处理能力 | 5-8（m3/h） |
| 分级效率 | 20（%） |
| 外形尺寸 | 1818×1138×1680（mm） |
| 重量 | 0.9（t） |
| 级数 | 双级 |
| 类型 | 筛板式分级机 |
| 结构形式 | 立式 |
| 规格 | 240*240 |
| 品牌 | 宏兴 |
| 型号 | 240*240 |

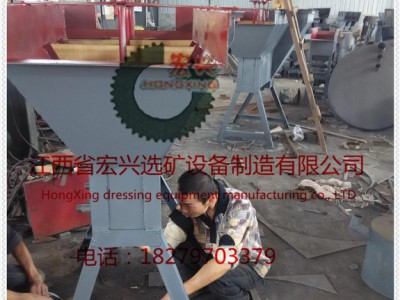

水力分级机/水力分级箱
该设备用于选别2.5-1.5的铁、钨、锡、金等和有色、黑色金属矿山使用。筛板式槽型水力分级机又称典瓦(Denver)型水力分级机，是利用筛板造 成干涉沉降条件的设备。机体外形为一角锥形箱，箱内用垂直隔板分成4-8个分级室。每个室的断面积为200mm×200mm。在距室底一定高度处设置筛 板。
筛板上钻有36-72个直径为3-5mm的筛孔。压力水由筛板下方给入，经筛孔向**动。在筛板上方悬浮着矿粒群，进行干涉沉降分层。粗颗粒通过筛板中心孔排出，排出量用锥形塞控制。中间管是排矿用，边上那个管子是用于清洗用。
矿浆由一侧给入，依次进到各室中，各室的上升水速逐渐减小，由此得到由粗到细的各级产物。分级室内上升水速分布是否均匀对分级效果有重要影响。减小筛 孔并相应增加筛孔数目可在一定程度上改善效果。但水速分布不均是难免的。由此引起二次回流搅动效率不高的重要原因。
水力分级机的优点是构造简单，不需要动力。与机械搅拌式水力分级机比较，高度较小，便于配置。可以根据选厂处理能力的不同，制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。
水力分级机的机构：
1、给矿槽2、分级室3、筛板4、压力水室5、排矿口 6、排矿调节塞7、手轮8、挡板（防止粗粒越室）9、玻璃窗10、压力水管
筛板式水力分级机的优点是构造简单，不需要动力。与机械搅拌式水力分级机比较，高度较小，便于配置。可以根据选厂处理能力的不同，制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。
水力分级机技术参数：
规 格 | 给矿粒度 | 给矿浓度 | 上升水压 | 筛口尺寸 | 处理量 | 外型尺寸 |
mm | 度 | kpa | mm | t | mm | |
240×240 | 0—3 | 20%-26% | 150-200 | 240×240 | 5—8 | 1818×1138×1680 |
200×200 | 0-3 | 20%-26% | 150-200 | 200×200 | 4-5 | 1650×1100×1600 |
