9.0寸电容屏1024x600车载头枕娱乐系统 GPS导航仪医疗器械工控设备金融设备智能人机交互界面DVD平板电脑触摸屏

长宽比	16：09
应用领域	车载头枕娱乐系统，车载GPS导航仪，医疗器械，工控设备，自助查询机，排队叫号机，各种智能人机交互界面
操作系统	Android
对比度	1000：1
分辨率	1024*600
感应力度	0.1g
接口	IIC
亮度	400cd/cm2
屏幕尺寸	9.0
屏幕类型	电容式
透光率	大于85%
响应时间	0.5ms
用途	车载头枕娱乐系统
点击次数	1000万次
品牌	智拓（Chito）
型号	CT002
触摸屏单元	投射式电容屏

基本信息

品牌：智拓（Chito）	型号：CT-003	类型：电容式触摸屏
屏幕类型：电容式多点触摸,**大支持10点	分辨率：1024*600 可支持客户指定分辨率	透光率：>85%
接口：I2C接口	尺寸：10.1英寸（(可视区)	长宽比：16:9
功能片：双面镀膜单面消影ITO玻璃（厚度=1.1mm）	组合工艺：OCA	盖板：PET（厚度=0.25mm）



产品结构

 PET盖板 + OCA + ITO Glass功能片 + FPC(带IC)

Cover Glass 盖板：   PET，厚度 = 0.25mm
OCA 光学透明胶:       厚度=0.125mm
Sensor 功能片：       双面镀膜，单面消影玻璃，厚度=1.1mm
IC型号：                  汇顶 GT928

尺寸大小 盖板PET 外形尺寸OD（Outline Dimension）	210.10 ± 0.10 （mm） x 125.74 ± 0.10 （mm）
功能片（Sensor）外形尺寸OD（Outline Dimension）	210.50 ± 0.20 （mm） x 126.14 ± 0.20 （mm）
功能片驱动区尺寸AA（Active Area）	198.34 ± 0.15 （mm） x 112.00   ± 0.15 （mm）
FPC线长度	75.13 ± 0.5 mm
FPC接线口厚度	0.300 ± 0.03 mm
产品总厚度	1.475 ± 0.1 mm



FPC引脚逻辑次序

    P01      P02     P03     P04     P05     P06

    VCC       INT     RST      SCL     SCA     GND

电子特性

  工作电压：3.3V (DC)

  绝缘阻抗：≥ 20 MΩ

  抗静电电压：表面接触8kV，空气放电10kV

  分辨率：800 x 480  触摸屏的分辨率可以根据客户所用显示屏的分辨率作相应的修改

   触摸点数**支持10个触摸点数，默认设置为10个触摸点数。触摸屏的触摸点数可根据客户需求更改为1-10点，

物理机械特性

   透光率：>85%

   使用寿命：≥ 1000万次

   表面硬度：6H

   工作温度：-20 ℃ ～ 70 ℃

   储存温度：-30 ℃ ～ 80 ℃

可靠性测试参数

   高温测试:  70℃, 120h

   低温测试：-20℃, 120h

   冷热冲击测试：-20℃，4h 和 70℃，4h，3个循环

   高温高湿测试：70℃，70%RH，120h

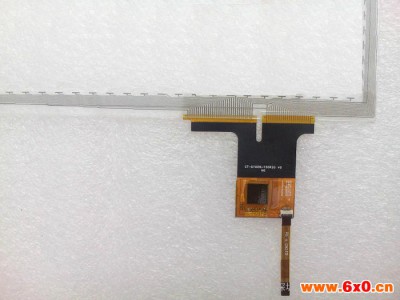

产品实物图片
