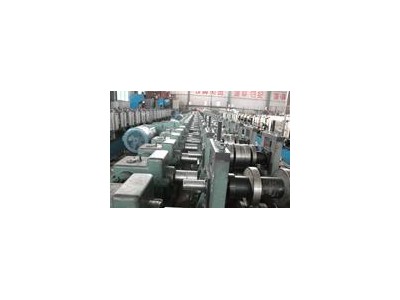

C/Z型钢互换成型机械设备（C/Z檩条机）（金属成型设备）

设备概述

半自动C/Z型檩条机采用同一套设备通过手动简单无级调节**可生产C/Z型檩条的各种规格，换规格时无须更换成型辊。生产过程采用自动控制方式，可根据输入的檩条长度、纵向孔距、数量等参数进行自动冲孔、切断、成型 。

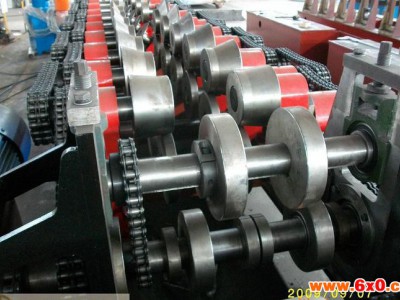

C/Z型檩条机由导向、矫平装置、2台液压冲孔装置、液压切断装置、可快速换型的辊压成型机、电控系统、液压系统等组成。

整线成型主驱动采用一个减速电机加变频控制，速度控制、定长、定位控制准确可靠。

整机外形美观、生产效率高（生产速度达到20m/min）。

二、技术参数

1、C/Z檩条的加工规格：

2、加工工件厚度：

3、冲孔孔距横向调节范围：45~500mm

4、板长：>3m

5、C/Z型檩条的**大成型速度：20m/min

6、总电机功率约：20KW

7、成型机站数：17 道

我公司生产的设备有以下几个优点：
1.设备控制为PLC控制，在正常生产时设制多重安全保护。
2.床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。
3.成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。
4.轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。
5.成型模具的材料为GCr15, 淬火处理，硬度：HRC56-62℃。
6.传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱，可保证设备超时间，高强度运行，并且使用寿命长。

公司简介

江阴市博世杰科技有限公司位于**的“**村”江阴华西村 ，是专业致力于电缆桥架、冷弯型钢、非标钢结构产品的研究、开发、生产的独立法人（集团）公司，产品远销东南亚、欧洲、澳洲等地。

     目前我公司已成功制造出： 1.电缆桥架母线槽冷弯型钢机组。 2.脚踏板系列冷弯型钢机组 3.大型超市货架系列冲孔成型机组。 4.钢结构系列冷弯型钢机组。 5.轻钢龙骨系列型材冷弯成型机组。 6.高速公路钢护栏板全套成型生产线。 7.数控等离子切割机组。 8.数控相贯线等离子切割机组。 9.数控变剖口等离子切割机组等设备。

    我公司生产的冷弯成型设备有以下几个优点： 1.设备控制为PLC控制，在正常生产时设制多重安全保护。 2.床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。 3.成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。 4.轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。 5.成型模具的材料为GCr15, 淬火处理，硬度：HRC56-62℃。 6.传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱，可保证设备超时间，高强度运行，并且使用寿命长。

    公司运用CAD/CAM以及机电一体化技术，兢兢业业致力于新产品、新工艺、新技术的研究开发，以优质的产品、合理的价格、及时的交货时间，忠诚服务好国内外的每一位用户！
