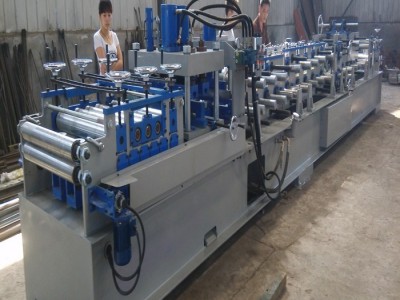

圣润80-300金属成型设备全自动无极换型C型钢机

一分钟快速调节c型钢成型机主要技术参数：

一、误差范围：

小边E：7～25±3mm

腰高H：30～80±3mm

底宽W：80～300±3mm

长度：L±5mm

二、原材料要求：

1.材质：Q195/Q235热轧带钢（黑带）、热轧带钢

2.宽度：145～492±3mm

3.厚度：1.5～2.5mm

三、成型主机质量要求：

1.外型尺寸：长12M*宽1.1M高1.4M

2.主机重量：8.5T

3.成型道次：16道(5排校平)

4.成型辊轮：GCr15(轴承钢)精加工及热处理镀锌铬后拉丝抛光

5.成型辊轴：45#钢（￠90mm/￠75mm）精加工后渡硬铬

6.两侧墙板：A3板、25mm厚

7.机架规格：H496*199*9*14

四、传动/剪切/控制柜质量要求：

1.传动方式：电机传动、齿轮链轮传动15kw、380V/50Hz/3PH

2.成型速度：0～18m/min不含冲孔、剪切

3.冲剪方式：冲剪后成型（液压）、单孔+双孔14*225.5kw、380V/50Hz/3PH

4.切刀.材质：cr12、热处理

5.电脑控制柜：含PLC、变频器、7寸全彩触摸屏、编码器

五、自动化程度：

进料口、成型部分、一字筋同时实现电脑快速换型。
