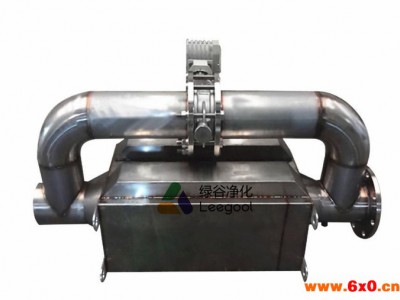

绿谷 10L-100L 大功率内燃机排放尾气 壁流卧式挂式净化器

净化率	95（％）
处理风量	10-150（m3/h）
进口浓度	-（mg/L）
出口温度	200-500（℃）
规格	金属芯,陶瓷芯
品牌	Leegool/绿谷净化
型号	GV-DEZS
加工定制	是

绿谷 10L-100L 大功率内燃机排放尾气 壁流卧式挂式净化器



















1,绿谷净化卧式电加热再生型黑烟净化器:







产品要求：
   1）后处理总成，重点解决发动机启动时的黑烟问题；
   2）方便再生；
   3）预留旁通阀的法兰接口；
   4）排气背压小于20Kpa



解决方案：



  1）采用金属DPF载体涂覆催化剂的模式；
   2）载体采用外径为Ф150mm，内径为Ф65mm，高度为300mm的金属载体，共6组；
   3）可以达到连续工作2小时，排气背压不超过20Kpa；
   4）预留旁通阀的法兰接口；
   5）采用箱式结构封装，载体用卡扣封紧，载体方便取出；
   6）可以方便的安装在地面或是吊装；
   7）再生方式采用水洗，即直接将载体从箱体中抽出，用自来水冲洗几分钟即可；















2、绿谷净化卧式电加热再生型黑烟净化器：







 2.1结构：



    cDPF（Catalyst Diesel Particulate Filter 缩写）



    外部结构：与DOC类似；



    内部结构：主要材质为堇青石、金属纤维、金属板、sic等。



    催化剂是催化转化器的核心部件，由载体和催化涂层组成，载体为堇青石（Cordierite）蜂窝状陶瓷结构，通过挤出成型再加工而成；涂层由活性金属和基础涂层二部分组成。



    堇青石（Cordierite）是一种优越的耐热材料（熔点高达1400℃）。其热膨胀系数接近于零，可耐受急剧温差，在高温下（1200℃以下）其机械强度反而随温度上升而增加。



    衬垫的主要成分为陶瓷纤维（硅酸铝）、蛭石和有机粘合剂，我公司的衬垫采用美国3M公司产品。











2.2、催化型柴油颗粒捕捉器（cDPF）基本原理：



    DOC+cDPF组合可同时降低CO、HC、颗粒物等。其作用原理为发动机排气经过DOC载体，排气中的HC、CO、NOx、SOF（Soluble Organic Fractions可溶性有机成分）、O2等气体在载体表面催化剂的涂层作用下快速发生氧化反应，从而快速生成CO2、H2O等物质。



主要反应方式如下：



        4HC+5O2=2H2O+4CO



        SOF+O2=H2O+CO



        2CO+O2=2CO2



        2NO+O2=2NO2
    cDPF作为颗粒物的捕捉器可将颗粒物捕集到cDPF内部，依靠前置DOC氧化生成的NO2，从而与捕集到的颗粒物发生氧化反应将颗粒物净化。



反应如下：



       C+2NO2=CO2+2NO







3,绿谷净化大功率柴油机尾气净化装置CDPF三大特点：



特点一：尾气处理达**标准



绿谷牌GV-DE1型重型柴油发电机组干式净化器针对柴油发电机组冷启动**口黑烟及运行过程中排放的污染物，PM颗粒物、林格曼黑度、CO、HC、NOX等进行治理。达到《大气污染物排放限值》DB44/27-2001标准。



 特点二：零能耗零二次污染



 利用柴油机尾气自身排放温度触发催化剂工作，无需外接电源和水源，真正实现零能耗、零二次污染。



 特点三：综合成本低



 安装便捷、低空排放、不占机房地面、使用寿命长（与柴油机同寿命）、维护保养便捷等显著特点，综合测算投入成本低。







4,安装建议：



 催化剂要求快速起活，为快速实现催化剂快速起活，要求催化剂越快达到起活温度**，建议催化剂安装位置离发动机排气口越近越有利于催化剂的起活。



 尾气净化器工作时壳体表面温度可达到300-400℃，排气口温度达到200-300℃，为此要求催化器与其他部件要保持一定的空间距离，排气口要远离人行过道，避免高温气体伤害到人体。
