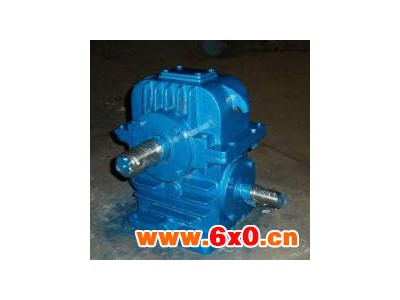

减速机 品牌宏业CWO减速机CWO200减速机

额定功率	2.2kw
级数	三级
减速比	10
类别	蜗轮蜗杆减速机
使用范围	化工
输入转速	1400rpm
许用扭矩	10N.m
用途	减速机
安装形式	立式
布局形式	同轴式
齿面硬度	硬齿面
齿轮类型	圆柱齿轮减速机
输出转速范围	40rpm
品牌	宏业
型号	CWO减速机
加工定制	是

CW系列圆弧圆柱蜗杆减速机采用单级蜗杆减速传动，符合行业推荐性标准JB／T7935—95(原国标GB9147—88)，此标准达到国际九十年代水平。全系列共包括三种型号，16种中心距，12种速比。输入功率范围在0．39～189kw之间，输出扭距在107～13500N·m之间。圆弧圆柱蜗杆轴可正，反两个方向运输，输入转速不超过1500r／min，工作环境温度为一40～40℃。当工作环境温度低于0℃时，起动前润滑油必须加热到O℃以上一当工作环境温度高于40℃时，必须采取冷却措施。 二、型号、中心距、传动比、标记示例2．1型号，中心距本系列减速机包括：CWU一蜗杆在蜗轮之下的圆弧圆柱蜗秆减速机；CWS一蜗杆在蜗轮之侧的圆弧圆柱蜗杆减速机；CWO一蜗杆在蜗轮之上的圆弧圆柱蜗杆减速机三种型号及a=63～500mm，16种中心距。中心距有16种a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、500。传动比有12种i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63

型号＼尺寸	a	B1	B2	C1	C2	h	H	H1	h1	i≤12.5
										d1	I1	b1	t1	L1
63	63	148	180	115	150	12	117	245	M12	19js6	28	6	21.5	128
80	80	175	200	140	170	15	145	296	M12	24js6	36	8	27	151
100	100	218	230	175	190	15	180	365	M12	28js6	42	8	31	182



型号＼尺寸	i≥16					d2	I2	b2	t2	L2	L3	L4	重量(不含油)
	d1	I1	b1	t1	L1
63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	19.5
80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	8 .5
100	24js6	36	8	27	176	42k6	82	12	45	182	130	95	43

型号＼尺寸	i≥16					d2	I2	b2	t2	L2	L3	L4	L5	重量 (不含油)
	d1	I1	b1	t1	L1
125	28js6	42	8	31	202	55k6	82	16	59	222	202	133	153	98
140	28js6	42	8	31	212	60m6	105	18	64	260	220	144	166	110
160	32k6	58	10	35	253	65m6	105	18	69	270	245	156	186	150
180	32k6	58	10	35	268	75m6	105	20	79.5	290	260	173	200	210
200	38k6	58	10	41	300	80m6	130	22	85	325	295	188	235	270
225	38k6	58	10	41	318	90m6	130	25	95	340	320	193	247	335
250	42k6	82	12	45	380	100m6	165	28	106	385	360	210

型号＼尺寸	a	B1	B2	B3	C1	C2	h	H	H1	d2	i≤12.5
											d1	I1	b1	t1	L1
125	125	260	250	310	220	205	30	155	410	M16	32k6	58	10	35	218
140	140	285	275	345	230	225	30	195	485	M16	38k6	58	10	41	228
160	160	325	300	385	230	250	35	195	510	M16	42k6	82	12	45	277
180	180	350	320	420	260	270	35	220	600	M20	42k6	82	12	45	292
200	200	400	350	465	280	300	40	250	655	M20	48k6	82	14	51.5	324
225	225	440	380	505	325	325	40	275	700	M20	48k6	82	14	51.5	342
250	250	510	410	575	370	350	45	310	820	M24	55k6	82	16	59	380
