产品价格 面议
最小起订量：1 个 可售数量：100000000 个
| 材质 | 不锈钢304 |
|---|---|
| 产地 | 河北 |
| 规格 | DN50 |
| 适用机型 | 管道密封 |
| 性质 | 耐高压 |
| 作用 | 固定密封 |
| 是否可定制 | 是 |
| 截面形状 | 圆形 |
| 品牌 | 世强 |
| 型号 | 2333 |
紧固件波齿垫波齿复合垫片通过模压、滚压或车削等工艺把金属平环加工成同心的波形圈，表面粘贴石墨或四氟等非金属，是针对那些对垫片回弹要求较高的地方，它有极好的热传导，能高温、高压及易腐蚀的，尺寸任意，金属材质可选。波齿复合垫片通过模压、滚压或车削等工艺把金属平环加工成同心的波形圈，表面粘贴石墨或四氟等非金属，是针对那些对垫片回弹要求较高的地方，波形垫片具有极好的热传导性，能高温、高压及易腐蚀的，尺寸任意，金属材质可选。
柔性石墨垫片由柔性石墨薄片（或带有金属加强）切割而成，根据应用需要共分为四种类型： 1、柔性石墨垫片：从柔性石墨薄片上切割而成，用于管道法兰和阀盖等。建议这种垫片都为小直径垫片，这取决于它的低机械强度。 2、柔性石墨垫片MI：带钩的碳钢薄片（0.2毫米厚）被柔性石墨薄片夹在中间，然后被切割成特定的尺寸，机械强度很高。 3、柔性石墨垫片PM：柔性石墨薄片被粘附在0.2毫米厚的304不锈钢薄片的两面，具有很高的机械强度并且易于运输，由于它也可以被切割成复杂的形状，这种垫片被广泛的应用在各种工业中。
4、 柔性石墨垫片PM-A：将T/#1215 中的不锈钢薄片换成 316钢（50 微米）

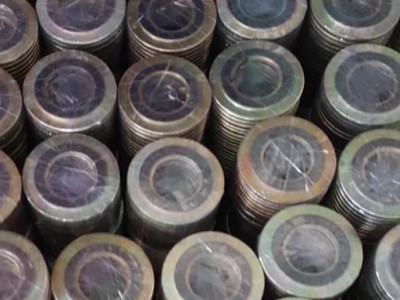

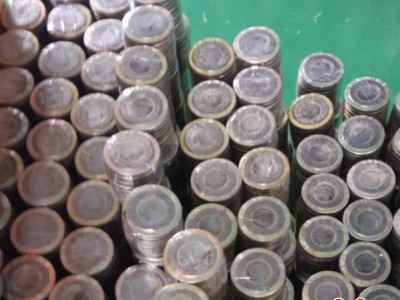

基本型金属缠绕垫片通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中。
性能特点：
基本型金属缠绕垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太，不粘结法兰密封表面，可部分压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
使用设备:石油、化工、冶金、电力、船舶、燃气、核能、、纺织、、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。
缠绕垫片结构形式及代号和使用法兰类别：
| 基本型式 | 代号 | 适用的法兰密封面 | 厚度(mm) | |
| V型基本体/环 | W型基本体/环 | |||
| 基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 |
| 带内环型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/2 4.5/3 | 4.8/3.0 5.5/4.0 7.5/5.0 |
| 带定位环型 | C或CG型 | 平面或凸面 | ||
| 带内环及定位环型 | D或CGI型 | 平面或凸面 | ||
材料:
1.基本型缠绕金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈等缺陷
C.不锈钢的硬度值 HV≤200
2. 基本型缠绕非金属带
A 非金属填充为的石棉带，柔性石墨带，聚四氟带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力如下表：
缠绕垫片各种非金属材料主要技术参数：
| 材料 | 标识代号 | 温度 ℃ | 工作压力 | 适用介质 | 压缩率% | 回弹率% | 应力松驰率% |
| 石墨 | F.G. | -220--550 | 250 BAR | 腐蚀性介质 | 18--30 | ≥17 | ≤18 |
| 石棉带 | ASB | -150--450 | 100 BAR | 般气密性 | 18--30 | ≥19 | ≤28 |
| 聚四氟 | PTFE | -200-- 250 | 100 BAR | 腐蚀性介质 | 18--30 | ≥15 | ≤13 |
| 无石棉材料 | NAF | -100--350 | 100 BAR | 一般气密性 | 18--30 | ≥19 | ≤28 |
| 云 母 | MICA | -150--800 | 100 BAR | 特高温 | 18--30 | ≥19 | |
| 陶 瓷 | CER | -200--1090 | 100 BAR | 超高温 | 18--40 | ≥19 |
| 材料名称 | 缩写标记 | 硬度(HB) | 温度(°C) |
| SUS 304 | 304 | 130~180 | -195~+550 |
| SUS 316L | 316L | 130~180 | -100~+550 |
| SUS 321 | 321 | 130~190 | -195~+760 |
| HASTELLOR-B2 | HASTB | 215 | -185~+1090 |
| INCONEL-600 | INC600 | 150 | -100~+1090 |
| MONEL-400 | MON | 150 | -130~+820 |
| 钛 | T2 | 215 | -195~+1090 |
| 项目 | 厚度(mm) | 公差(mm) |
| 垫片厚度 | 4.5, 3.2 | +0.2 -0.1 |
| 环厚度 | 3.0 | ±0.25 |
 | DIN (mm) | ANSI B16.5 BS1560 (mm) Mss sp-44 | API 605 | 公差 |
| 内环内径 垫片内径 | <=600 | <=24" | >=26" and <=34" | ±0.5 |
| >600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | |
| >800 and <=1600 | >34" and <=60" | ±1.3 | ||
| >1600 | >60" | ±1.6 | ||
| 垫片外径 | <=600 | <=24" | <=24" | ±0.9 |
| >600 and <=16000 | >24" and <=60" | >24" and <=60" | ±1.8 | |
| 1600 | >60" | ±2.2 | ||
| 外环外径 | >=1/2" and <=60" | ±0.9 | ||
| <=600 | <=24" | 0-1.0 | ||
| >600 and <=1000 | >24" and <=34" | 0-1.8 | ||
| >1000 and <=1600" | >34" and <=60 |
为什么纸垫和金属缠绕垫片的区别那么大呢？纸垫一般情况下只能够保证一到两个月，因为纸垫会受到和腐蚀的损坏，出现漏水情况也就很必然了。而金属缠绕垫片的正常使用寿命可长达数十年，如果换用特殊材料的话，使用时间会更长，所以一般情况下，在阀体受损以前，金属缠绕垫片还在正常地使用。
供油领域的使用和供水有一定的类似，只是供油领域的要求会更高一点，如果传输管道的法兰体出现泄漏的话，石油就会对造成很大的污染，如果在海洋中出现了泄漏，很大程度是难以被发现的。所以在石油领域与压力容器中使用时，不但对有特殊的要求外，也不允许一些未经检验过关的金属缠绕垫片，更别说是纸垫了。
