产品价格 ￥7800.00元/台
最小起订量：1 台 可售数量：1000 台
| 产品别名 | 带锯条对焊机 |
|---|---|
| 电机功率 | 100KVA |
| 电流 | 交流 |
| 驱动形式 | 电动 |
| 用途 | 焊接 |
| 作用对象 | 带锯条 |
| 作用原理 | 杠杆拉动原理 |
| 焊接原理 | 对焊 |
| 品牌 | 国旺 |
| 型号 | HX-100 |
序言
本厂生产的闪光锯条对焊机、钢筋对焊机、电焊机经过多次设计改进、完善，质量达到国家标准以其结构简单，操作方便，价格低廉，性能优良，畅销全国二十多个省市自治区，深受广大顾客欢迎。

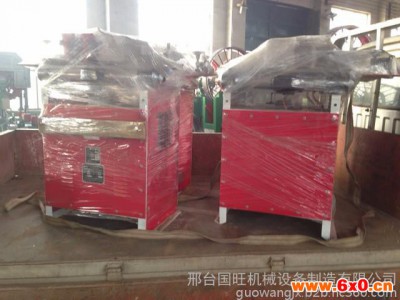

HX系列锯条闪光对焊机
本焊机为杠杆加压式锯条专用对焊机，在焊接锯条时不需任何焊剂、焊料。焊接时间短，用电省、通电几秒钟便可将锯条牢固焊接在一起，其成本低，质量远远高于传统银焊和氧焊。
一、技术数据
| 项目 | 单位 | HX100 |
| 初级电压 | 伏 | 380 |
| 额定容量 | 千伏安 | 100 |
| 额定输入电流 | 安 | 100 |
| 初级空载电流 | 安 | ＜20 |
| 次级空载电流 | 伏 | 307-7.04 |
| 次级调节级数 | 级 | 8 |
| 暂载率 | % | 30 |
| 锯条宽度 | 毫米 | 20-150 |
| 锯条厚度 | 毫米 | 0.6-1.65 |
| 电级最大行程 | 毫米 | 60 |
| 焊机重量 | 千克 | 300 |
二、结构概述
本焊机主要包括焊接变压器、固定活动电级、送料机构及控制元件、电压调节装置。
1、左右电级与紫铜排组成的次级线圈相连；
2、焊接变压器用优质硅钢片双层玻璃，包线、紫铜排制成；
3、送料机构、包括操纵杆、可动支架、调节螺母、及锯条夹紧装置；
4、开关控制，按下按钮，此时机内接触器接通行程开关为限制节断焊接变压器电源之用。电压调节装置，电源电压为380伏时，根据锯条宽度合
理选择级数以取得最佳电压。
调节级数表
| 档位 | 级数 | 次级电压 | ||
| Ⅰ | Ⅱ | Ⅲ | ||
| 1 | 1 | 1 | 8 | 7.3 |
| 2 | 7 | 6.4 | ||
| 1 | 2 | 6 | 5.7 | |
| 2 | 5 | 5.1 | ||
| 1 | 1 | 2 | 4 | 4.6 |
| 2 | 3 | 4.3 | ||
| 1 | 2 | 2 | 3.9 | |
| 2 | 1 | 3.7 | ||
三、使用方法
1、检查电源导线其截面不得小于102毫米、电源电压不能低于30伏。机体应可靠接地。进线闸刀30安，进线电表＞25三相电度表；
2、将控制按钮插入机体插座，校准靠尺与电极为902两电极铜块距离调至3毫米，行程开关断电时电机距离应有3-5毫米，清除机台上杂物，保证铜块清洁。活动块轴套应注足机油；
3、次级电压调节与选择。
由于锯条截面积宽大小不一，必须合理选择次级电压，以取得最佳焊接效果。
电压选择
锯条宽 小于100毫米5.7-6.4、大于 毫米 6.4-7.3
电压调节
此电压调节是三个插座分别插入不同位置而组成8个电压级数，插座护
板上标有。2护板从左至右为ⅠⅡⅢ三个插把均插入位置为8级，电压为 伏。三个插把均插入2位置，为1级。电压为3.7伏，如果选择5.1伏电压则Ⅰ、Ⅱ插把均插入2ⅠⅡ插入1，此时电压为5.1伏，级数为5级。
