纸带式过滤水机 磨床过滤设备

产品类型	全新
设备重量	90（Kg）Kg
过滤精度	25（um）
工作压力	0（MPa）
工作温度	20（℃）
适用粘度	2（pas）
适用对象	水
适用范围	水处理
外形尺寸	2（m）
性能	精密过滤
样式	立式
用途	固液分离
原理	重力沉降法
滤料类型	无纺布
适用对象性质	弱腐蚀性
品牌	云帆
型号	rfgl

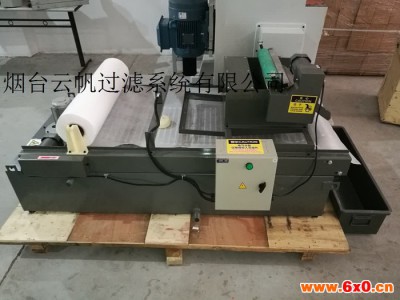

纸带式过滤水机也称纸带过滤机、冷却液过滤机.可提供自动的操作过程，较低的耗材消耗。脏液不断流经由输送网带托着的过滤纸（可采用一次性过滤纸，也可采用其他耐久性过滤材料），当滤纸表面杂质不断积累，过滤能力下降，使得液位逐渐升高，当液位升高到规定位置，开关发令启动输送网带向前移动一段，然后液位下降，重新开始循环。净液存储在水箱由液泵打回机床。
重力式纸带过滤机可与袋式过滤机、切削液回收单位、切削液再生装置等配合使用.配合轴承磨床使用的纸带过滤机一般可增加磁性分离器及炮塔式精密过滤器满足高精度要求
应用领域：磨削加工，零部件清洗，磷化处理，拉丝，冷轧
主要特点：
● 简单可靠，自动运行
● 适用于杂质含量少或中等情况的金属如铁、铜、铝、镍或非金属如玻璃、橡胶、塑料、陶瓷、晶体等的过滤
● 单机流量从25升/分到1000升/分
● 过滤介质为水基冷却液或低粘度油

磁滚纸带过滤机技术要求举例

过滤机身为不锈钢

工作环境温度：30-90度

工作介质：冷却液

水箱容积：8000升

过滤能力：300升每分

过滤精度：≤30um

磨屑冷却泵：300L/min，由机床控制起停

供液冷却泵管口尺寸：G2’’

纸带过滤机走纸电机：有自动和手动两种功能

磁性分离器：采用强磁场分离器

过滤纸幅宽规格：1000毫米

水箱底部装放水阀

纸带式过滤水机也称纸带过滤机、冷却液过滤机.可提供自动的操作过程，较低的耗材消耗。脏液不断流经由输送网带托着的过滤纸（可采用一次性过滤纸，也可采用其他耐久性过滤材料），当滤纸表面杂质不断积累，过滤能力下降，使得液位逐渐升高，当液位升高到规定位置，开关发令启动输送网带向前移动一段，然后液位下降，重新开始循环。净液存储在水箱由液泵打回机床。
重力式纸带过滤机可与袋式过滤机、切削液回收单位、切削液再生装置等配合使用.配合轴承磨床使用的纸带过滤机一般可增加磁性分离器及炮塔式精密过滤器满足高精度要求
应用领域：磨削加工，零部件清洗，磷化处理，拉丝，冷轧
主要特点：
● 简单可靠，自动运行
● 适用于杂质含量少或中等情况的金属如铁、铜、铝、镍或非金属如玻璃、橡胶、塑料、陶瓷、晶体等的过滤
● 单机流量从25升/分到1000升/分
● 过滤介质为水基冷却液或低粘度油

磁滚纸带过滤机技术要求举例

过滤机身为不锈钢

工作环境温度：30-90度

工作介质：冷却液

水箱容积：8000升

过滤能力：300升每分

过滤精度：≤30um

磨屑冷却泵：300L/min，由机床控制起停

供液冷却泵管口尺寸：G2’’

纸带过滤机走纸电机：有自动和手动两种功能

磁性分离器：采用强磁场分离器

过滤纸幅宽规格：1000毫米

水箱底部装放水阀

五轴加工中心切削液箱技术要求

1、冷却泵流量150L/min，扬程大于40m，冷却液压力3bar，液箱容量约1500L。

2、切削液冷却系统应配过滤装置，带液位报警和阻塞报警，冷却液过滤精度不低于30μm。

3、外形尺寸限制：长度≤4500mm，宽度≤1000mm，高度约400mm。

4、切削液回水接口尺寸为2寸，切削液进水接口尺寸厂家自定。

5、附切削液回路原理图，在设计切削液箱时，考虑把阀块集成到整个切削液箱中，水泵出口分为2路，一路为主轴刀具中心出水，一路为主轴切削液进水，各配置分水块，两位两通电磁换向阀，单向阀。
