敞开式反应搅拌罐，加热均质机，敞口型搅拌锅，多用途搅拌罐设备，多功能多用途物料混合搅拌机，一吨汽车洗车液搅拌机，反应设备

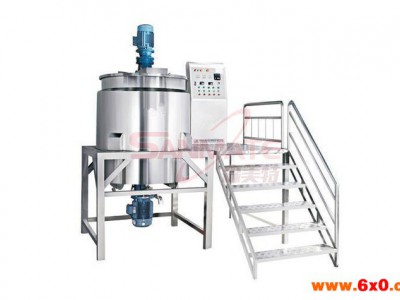

EMT-B-1000L型反应搅拌罐（三层）

技术说明资料

1.1000L搅拌罐

序号

项目名称

配置及技术参数

备注

1

容积

设计容积1300L,工作容积1000L

2

搅拌方式：

1、框式刮壁搅拌桨，功率4KW，转速0-60转/分

变频调速

2、搅拌桨材质：316L不锈钢;刮板材质：聚四氟乙烯

   3

加热/冷却方式

夹套电加热，自来水循环冷却

   4

基本结构

锅体为三层，敞口形锅口，加热外带保温装置，上单边开盖，

下圆形封头底，上刮边搅拌，底部装均质机及阀门放料

   5

罐体材质

1、内锅材质SUS304L不锈钢，厚度4mm

GMP药标

2、夹套材质SUS304不锈钢，厚度4mm

GMP药标

3、外壳材质SUS304不锈钢, 厚度3mm

GMP药标

4、锅盖材质SUS304不锈钢， 厚度2mm

GMP药标

   6

开盖方式：

平盖半开

   7

支撑方式

不锈钢挂耳，数量四个；支撑点离投料口高度为900cm

   8

放料方式

2寸不锈钢碟阀带弯头侧边出料

   9

抛光等级

锅体外部机械打磨，内表面镜面抛光≥300目

GMP药标

2.均质机

   1

均质机马达

1、底部立式安装，材质： 316L不锈钢

2、均质机功率:7.5KW，转速2880转/分

欧斯特马达

3、密封形式：机械密封

德国博格曼　

2

均质形式

转子及定子研磨

3

均质头加工

转子及定子采用线切割精加工

3.操作平台

1

使用材质：

支架采用全不锈钢方管

2

上铺板：

2mm铝合金板

3

护栏

不锈钢管护栏

4.电器控制柜

序号

项目名称

配置及技术参数

备注

1

外壳材质：

采用SUS304不锈钢板，板厚为2mm

2B砂面板

2

仪表部分：

电流电压表，温度表，时间数显表，变频器面板

德力西

3

按钮部分：

各功能开头控制按钮，电源显示灯，急停等

德力西

4

电器元件：

包含各控制继电器

德力西

5.动力消耗

1

1000L型搅拌罐:

1、框式带刮壁搅拌桨功率：4KW

机械密封

2、均质机功率：7.5KW

博格曼

6.配置设备产地

1

变频器

SAJ

2

搅拌电机

欧斯特

3

减速机

欧斯特

4

均质电机

欧斯特

4

SUS304不锈钢

国产

5

316L不锈钢

进口

6

主要电器元件

德力西
