产品价格 ¥14000.00元/台
最小起订量:1 台 可售数量:10 台
电机功率 | 2.2(kw) |
---|---|
电热功率 | 24(Kw) |
搅拌转速 | 80(转/分) |
结构类型 | 开式 |
连接形式 | 法兰焊接 |
密封形式 | 填料密封 |
容积 | 320(L) |
种类 | 不锈钢反应釜 |
重量 | 780(kg) |
外径尺寸 | 1000(mm) |
品牌 | 莱州金骏 |
型号 | 300 |
加工定制 | 是 |
内锅尺寸 | 800(mm) |

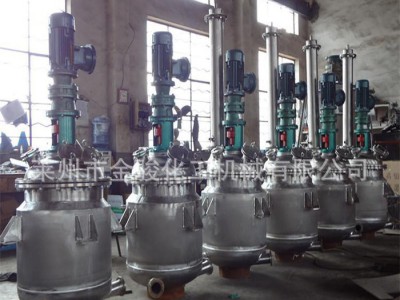

反应釜
电加热不锈钢反应釜概述:
不锈钢电加热反应釜是在吸收国内外先进技术的基础上研制成功的新型产品,广泛地应用于医药、建材、化工、颜料、树脂、食品等行业,具有加执迅速、耐高温、卫生、无环境污染、无需要锅炉自动加温、使用方便等特点。
主要特点及应用:
反应釜由锅体、锅盖、搅拌器、夹套、支承及传动装置、轴封装置等组成,材质及开孔可根据用户的工艺要求制定。加热形式有电加热、油加热、气加热、水加热(或冷却)、明火加热等。夹套形式分为:夹套型和外半管型,夹套油加热型都设有导流装置。搅拌形式一般有桨式、锚式、框式、螺条式、刮壁式等。高转速类有分散叶轮式、涡轮式、高剪切式、推进器式,供客户根据工艺选择。传动形式有普通电机、防爆电机、电磁调速电机、变频器等,换热器有摆线针轮式、蜗轮式、行星无极变速式。轴封为普通水冷却填料密封、组合式四氟填料密封、机械密封。出料形式有球阀、下展阀。
型号参数及常规类型:
型号参数:
型号 | 公称容量L | 实际容量L | 加热功率Kw×支 | 油夹套容量L | 内锅尺寸Dmm | 夹套尺寸D1mm | 支座螺孔中心D2mm | 膨胀器容量L |
50L | 50 | 78 | 2×4 | Φ96 | Φ400 | Φ600 | 828 | 10 |
100L | 100 | 127 | 2×6 | Φ127 | Φ500 | Φ700 | 928 | 15 |
300L | 300 | 327 | 4×6 | Φ218 | Φ800 | Φ1000 | 1148 | 20 |
500L | 500 | 509 | 4×9 | Φ269 | Φ900 | Φ1100 | 1252 | 25 |
1000L | 1000 | 1017 | 4×12 | Φ400 | Φ1200 | Φ1400 | 1588 | 40 |
2000L | 2000 | 2154 | 4×15 | Φ850 | Φ1400 | Φ1600 | 1840 | 80 |
3000L | 3000 | 3201 | 5×15 | Φ1015 | Φ1600 | Φ1750 | 2040 | 100 |
4000L | 4000 | 4020 | 5×15 | Φ1226 | Φ1600 | Φ1750 | 2070 | 120 |
5000L | 5000 | 5170 | 5×18 | Φ1400 | Φ1800 | Φ2000 | 2320 | 140 |
常见形式:
单层反应釜(按材质可划分为不锈钢、碳钢)
电加热反应釜(按材质可划分为不锈钢、碳钢)
蒸汽加热反应釜(按材质可划分为不锈钢、碳钢)
循环导热油加热反应釜(按材质可划分为不锈钢、碳钢)
搪瓷反应釜(耐强酸、强碱)
Fangyfu
反应釜的概述
一、反应釜的用途及特性
反应釜具有耐高温、耐腐蚀、生产能力强等优点。
二、反应釜的结构物点
反应锅由锅体、锅盖、搅拌器、加热夹套、支承及传动装置、轴封装置等组成,锅体、锅盖、搅拌器、轴封等。
锅体与锅盖由法兰密封联接,锅体下部有放料孔,锅内有搅拌器,锅盖上开进料、搅拌观察、测温测压、蒸汽引出分馏、安全放空等工艺管孔。
反应釜加热夹套上开有进、排油(汽)测温,放空蒸汽阀门、电热棒等接管孔。
由于用户因生产工艺、操作条件不尽相同,对锅盖工艺开孔、搅拌型式(有浆式、锚式、框式、螺旋式等)、支承型式(悬挂式或支座式)以及填料密封装等不同要求,可与本厂联系,另行设计。
反应釜主要用于医药、化工、食品、天然调味品、食品添加剂、轻工等行业中的水解、中和、结晶、蒸馏、蒸发、杀菌储存等生产环节。反应釜可采用SUS304、SUS316L等不锈钢材料制造。搅拌器有锚式、框式、桨式、涡轮式,刮板式,组合式,转动机构可采用摆线针轮减速机、可满足各种物料的特殊反应要求。无级变速减速机,密封装置可采用机械密封,加热冷却可采用夹套、半管、盘管、米勒板等结构,加热方式有蒸汽、电加热、导热油,以满足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。可根据用户工艺要求进行设计、制造。
反应釜的主要结构说明
反应釜主要由内罐体、夹套、搅拌装置、支承座四大部件组成(可按工艺需要采用带保温结构)。
1.内罐体按工艺需要采用不锈钢(SUS304、SUS316L或SUS321)等材料制造,内表面镜面抛光处理,可在线CIP清洗、SIP灭菌,符合卫生规范要求。
2.夹套按工艺需要采用不锈钢(SUS304)或碳钢(Q235-B)等。
3.适宜的径高比设计,按需定制搅拌装置;搅拌轴封采用耐压卫生机械密封装置,以保持罐内的工作压力及防止罐内物料泄漏而造成不必要的污染与物料损耗。
4.支承型式按操作要求采用悬挂支耳式或落地支腿式。
生产产品:反应釜、实验室反应釜、电加热反应釜、生物发酵罐、不锈钢储罐、储罐、列管冷凝器、涂料设备、涂料成套设备、生产设备。
型号 | 公称容量L | 实际容量L | 加热功率KW*支 | 油夹套容量L | 内锅尺寸Dmm | 夹套尺寸D1mm | 支座螺孔中心D2mm | 膨胀器容量L | n-d |
50L | 50 | 78 | 2×4 | 96 | 400 | 600 | 828 | 10 | 4-25 |
100L | 100 | 127 | 2×6 | 127 | 500 | 700 | 928 | 15 | 4-25 |
300L | 300 | 327 | 4×6 | 218 | 800 | 1000 | 1148 | 20 | 4-25 |
500L | 500 | 509 | 4×9 | 269 | 900 | 1100 | 1252 | 25 | 4-25 |
1000L | 1000 | 1017 | 4×12 | 400 | 1200 | 1400 | 1588 | 40 | 4-30 |
2000L | 2000 | 2154 | 4×15 | 850 | 1400 | 1600 | 1840 | 80 | 4-30 |
3000L | 3000 | 3201 | 5×15 | 1015 | 1600 | 1750 | 2040 | 100 | 4-35 |
4000L | 4000 | 4020 | 5×15 | 1226 | 1600 | 1750 | 2070 | 120 | 4-36 |
5000L | 5000 | 5170 | 5×18 | 1400 | 1800 | 2000 | 2320 | 140 | 4-36
|
