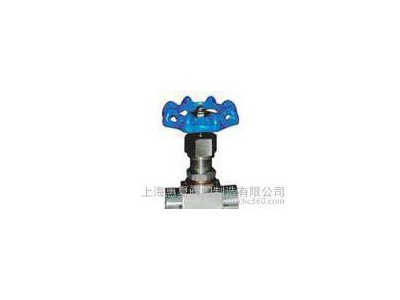

承插焊式针型阀 FJ61Y化工、化肥、工业锅炉阀门保质2年

材质	铸钢
连接形式	焊接
工作温度	常温（℃）
压力环境	常压
驱动方式	手动
试验压力	6-32（MPa）
公称通径	DN10-50（mm）
标准	国标
流动方向	单向
零部件及配件	阀体
用途	截止
适用介质	水
类型(通道位置)	二通式
规格	DN10-50
品牌	上海惠夏阀门
型号	FJ61Y

一：采购前请买家仔细确认产品说明，有什么问题请在购买前询问清楚。二：产品在付款后3个工作日内发货，如有特殊情况我们会跟买家说明。三：我们立志成为**的阀门制造商、销售商，我们的成绩让客户来告诉您。四：本公司生产销售产品、型号、规格、材质繁多，全部统一标价：188元，请勿直拍，欢迎咨询。电话：021-61128612 手机：15901687301 QQ:1032579198

上海市**产品**商标；公司至开创到现在已有几十年的历史，是一家历史悠久、实力强大的大型阀门生产制造商，是全国**和**的**阀门制造商和供应商之一；公司在石油、化工、冶金，电力，建筑，热力，供水等行业具有很高的知名度和影响力。产品一直供不应求，畅销国内外市场。

上海厦泉阀门，承插焊式针型阀专业生产厂家，上海市**产品，上海市**商标，全国大型通用阀门生产企业。数十年承插焊式针型阀专业制造经验，通过ISO9001、API 6D、CE国际认证，为客户提供高质量承插焊式针型阀产品。



焊接针型阀可分为对焊针型阀、承插焊针型阀。是适用于火力发电厂的蒸汽等高压高温管路上作为启闭机构。阀体材料选用优质碳钢不锈钢或耐热合金钢锻造密封面采用硬质合金堆焊而成。FJ61Y承插焊式针型阀密封性能良好等优点是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。安装时应使介质的流向与阀体上的箭头方向一致。

承插焊式针型阀试验标准单位Unit：MPa



☆试验项目TESTITEM	压力值PRESSURE VALVE
☆公称压力Nominal Pressure	32
☆壳体试验Shell Test	48
☆密封试验Test	35.2
☆气压试验Air Pressure Test	19.2
☆适用温度Suitable Temperatue	≤550℃
☆适用介质Suitable Medium	水、蒸汽、油品等Water,Steam,Oilgoods



承插焊式针型阀型号与零部件材质



型号 TYPE	阀体 BODY	接头 TIE-IN	阀杆 VALVE HANDLE	螺帽 SCREW CAP	填料 PACKING
J61H-160	20#	20#	2Cr13	20#	柔性石墨、四氟 Leslble graphite
J61W-160P	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	柔性石墨、四氟 Leslble graphite
J61Y-160V	12CrMov	12CrMov	12CrMov	20#	柔性石墨、四氟 Leslble graphite



承插焊式针型阀外型与连接尺寸





规格 SPECIF ICATION	Do	D	H	L
DN6	Φ14	Φ70	74	60
DN10	Φ18	Φ80	85	60
DN15	Φ22	Φ80	102	65
