一、设备介绍

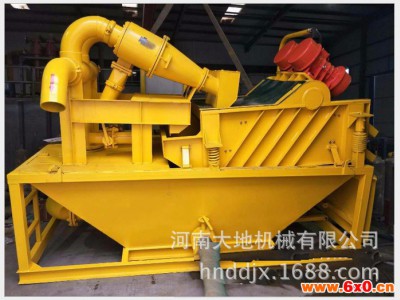

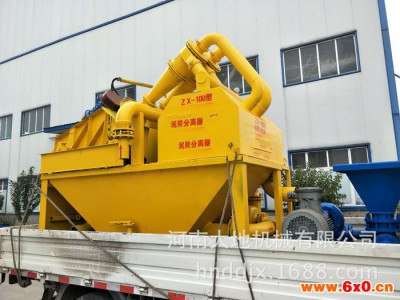

ZX-100（150）型泥浆净化装置主要适用于现代基础工程施工中采取泥浆固壁、循环钻进工艺的大口径桩基、顶管作业、泥水盾构及非开挖工程。使用该设备能为您创造以下几个方面的优势：

1、泥浆的充分净化，有利于控制泥浆的性能指标、减少卡钻事故、提高造孔质量。
2、对土碴的有效分离，有利于提高造孔工效。
3、泥浆的重复使用，有利于节约造浆材料，降低施工成本。
4、泥浆的闭路循环方式及较低的碴料含水率有利于减少环境污染。
综上所述，使用ZX-100（150）型泥浆净化装置有助于相关工程施工高质、高效、经济、文明地进行。

二、技术性能

1**大泥浆处理量达到100m3/h(150m3/h)；

2、净化除砂的分离粒度d50=0.060㎜；

3、碴料筛分能力25-50t/h。可根据造孔机具进尺的不同而调整；

4、筛分出的碴料**大含水率小于30%；

5、达到**大净化除砂效率时污浆的**大比重小于1.2g/cm3，马氏漏斗粘度40s以下（苏氏漏斗30s以下），固相含量小于30%；

6、能处理污浆的**大比重小于1.4g/㎝3；

7、装机总功率：20.7kW；

8、设备外形尺寸(长×宽×高)：2.5m×1.7m×2.35m；

9、整机重量：2500（3100）㎏。

三、产品优势：

1、整机处理污浆能力大，达到100m3／h（150m3／h），净化除砂效率高，分离粒度d50＝0.060㎜。
2、操作简单的振动筛故障率低，安装、使用及维护方便。
3、先进的直线振动方式使筛分出来的碴料具有很好的脱水效果。
4、可调节的振动筛激振力、筛面角度及筛孔尺寸使其在各种地层均能保持良好的筛分效果。
5、振动筛筛分效率高，可适应于各种钻机在不同地层的造孔进尺。
6、振动电机功率因素高、能耗低、节能效果显著。
7、振动筛运转噪音低，有利于改善工作环境。
8、耐磨蚀的离心式渣浆泵具有结构先进、通用化程度高、运转可靠及装拆维修方便等特点；较厚的承磨件及配重型托架使其适于长期输送强磨蚀、高浓度的渣浆。
9、结构参数先进的水力旋流器具有**的泥砂分选指标。材质耐磨、耐腐蚀、重量轻，因此具有操作调整方便、耐用经济的特点。适于在恶劣工作条件下长期免维护使用。
10、构思新颖的液位自动平衡装置不但能保持储浆槽液面稳定，还能实现泥浆重复处理，进一步提高净化质量。
11、独特的反冲装置能有效防止储浆槽淤砂漫浆，从而保持设备长期正常运转。

四、设备配置

⑴振动筛

振动筛由两台振动电机、一个振动箱、一付粗筛板、一付细筛板、四组隔振弹簧、两组调整垫板组成。振动电机是振动筛的激振源，由电机直接带动偏心装置产生离心力。

振动筛箱为框架式焊接结构，由四组隔振弹簧支撑。良好的结构刚性使其性能可靠地承受安装在其顶部的振动电机传递的激振力，通过双向斜面楔紧机构和标准件的联接紧固，粗细筛分上下两层装于振动筛箱内。粗细筛板均为聚氨酯筛板或不锈钢条缝筛板，筛孔尺寸粗筛为3×35㎜，细筛为0.4×28㎜。

⑵渣浆泵系统

渣浆泵系统由渣浆泵、驱动电机组成

卧式离心渣浆泵采用副叶轮轴封。运转中应注意及时添加润滑脂、润滑密封填料。渣浆泵不能空转，以免烧损填料。

其他相关资料请参阅渣浆泵使用维护手册。

⑶旋流器

整个泥浆净化装置对泥浆的**终净化效果，主要取决于旋流器的颗粒分选指标。净化效率具体的指标体现在对-0.060㎜粒级的分离程度。

四、应用领域：

台前黄河大桥桩基工程
厦门截污泥水顶管工程
云南水电站砂石料石粉回收
深圳电力电缆管道泥水顶管
广佛线地铁车站地连墙施工
山东菏泽龙固煤矿竖井泥浆净化
广州荔港南湾三期项目桩基工程
西气东输广州黄浦江过江隧道盾构工程
西气东输二期清远过江定向钻进管道敷设
广深港铁路客运专线狮子洋海底隧道（泥水盾构）
南水北调中线穿黄工程泥浆处理系统（泥水盾构）
