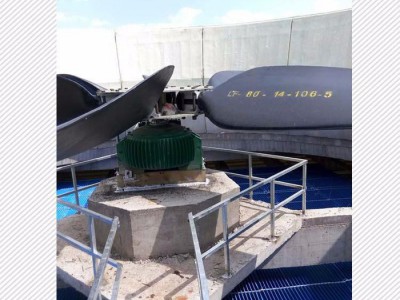

LF系列冷却塔风机由叶片、轮毂、挡风板、减速器、传动轴、油标系统、电机和风机保护装置组成，现将各部件介绍如下：

u 叶片

叶片外形设计采用国际上较先进的机翼翼型，其特点是：流量大，郊率高、噪音低。叶片由高强度玻璃钢模压而成，具有强度高、重量轻、耐腐蚀、装拆方便等优点。每片叶片成型后，均进行大力矩调整，确保风机可互换。

u 轮毂

轮毂采用双板结构形式，这种结构形式将叶片夹紧后使轮毂开成一个封闭的整个结构，不仅重量轻，而且强度高，叶片安装调角方便，轮毂和减速器这间采用锥轴联结，使轮毂的安装、拆卸简单、方便，为使风机在相对湿度较高的环境中长期使用，轮毂表面均进行镀锌工艺处理，然后喷涂环氧聚胺酯防腐涂料，防腐效果很好。

u 减速器

减速器为二级齿轮传动**级是一对螺旋锥齿轮，第二级为圆柱斜齿轮。齿轮所采用的材料为20CrMnTi，经渗碳淬火处理，保证齿轮具有很高的耐磨性和抗冲击能力。减速器输入轴采用机械密封结构，输出轴采用迷宫密封。在减速器上盖开有排气孔，以保证工作状态下箱体内外无压差。

u 挡风板

安装挡风板主要是防止气体回流，提高风机功率。挡风板由高强度玻璃钢制成，具有强度高、重量轻、耐腐蚀等优点。

u 传动轴

传动轴分两种形式，可根据用户要求进行选配。  传动轴出厂前均时行动平衡试验

u 油标

塔外没标由铝塑软管组成，从减速器上盖引出的是气管，从减速器下部引出的是油管。

塔外油标不仅可观察油位，同时通过油标上端螺孔及截止阀可加没和放油。

u 风机保护装置

为了保证风机安全可靠地运转，避免因意外事故造成风机损坏，风机均配有油温报警和振动报警装置。

u   油温报警装置

风机出厂时配带WTZ－288电接点压力式温度计，用户如特殊要求可以配带热电阻。

v     1WTZ－288电接点压力式温度计

安装时，将温包插入减速器内拧紧，标度盘固定在塔外风筒上，然后用温度计专用钥匙整上限接点，使指示针在80℃位置上。

温度计不仅可指示减速器内的油温值，还可按用户需要接控制线路（灯光或音响）。温度计的动接点随着示值指示针一起移动，当减速器中的没温达到或超过80℃时，动接点便和上限接点相接触，即闭合控制电路。

v     热电阻

如用户需要，可通过控制线路将温度变化的电信号输送到控制室。通过数字显示仪随时观察，记录减速速器内的润滑油温度。

用户可自备数字显示仪，也可在订货时说明邮我厂配带，联接热电阴与数字显示仪的导线由用户自备。

v 振动速度报警器的原理及结构见其专用说明书。

u 电 机

电机根据用户要求，风机可选用Y或YB系列电机，防护型式选用全封闭型或户外型，为满足用户需要，也可采用双速或三速电机。
