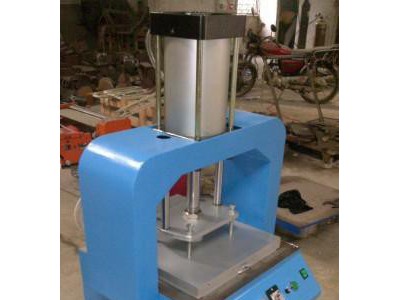

服装机械设备 气动压花机（图）

说  明

本机适用于对各种纸类、塑料、胶片、皮件、皮件烫金、压凹凸之用。具有自动恒温、定时.压力调节等一系列半自动功能，且具有开启高度高,压力强大，操作方便之优点，用户购买本机以后，请详细参阅本说明书，然后才通电通气工作。本机型号：ZS-53

主要技术数据

压力：1600KG　　　　输入电压：220V 50Hz
行程：75mm　　　　　消耗功率:1500W
压面：　mm2　　　　温度控制；0—400℃
自重：210-240KG　　加热方式：电加热
恒压时间：0-60秒任意设定　输入汽压；8KG/cm2
　总体尺寸：420x560x1300mm

使用步骤

一、接上电源：一定要检查您的电源插座有没有良好的接地，当确认以后方能正式通电。否则将会造成严重的后果。
　　二、设定温度：打开自动温度控制仪（2）设定需要的温度，旋钮指值为设定温度，表头指值为实际温度。因热电偶的探点为局部温度，当刚开机时，热量未传匀，局部的温度和整个压面的温度可能有一点差异，这是正常的现象，大约10分钟以后可以获得统一。
　　三、设定时间：把定时器旋钮调至所需的时间，本机的范围为1--60秒。需要说明的是时间继电器设定的时间包括压板行程的时间，加上电压的波动，所以不一定很**，但每次往返一致，所以如实际的时间与表上刻度有出入，以实际的时间为准。
　　四、电磁转换阀后面消声器处有行程快慢调节螺丝。调节此处可令气缸进汽出汽快慢达到理想的比例。
　　五、为保证安全，本机安装连动式开关，操作者摆放工件后，双手须同时按动俩只开关，气缸开始工作，此设置能确保操作者双手离开工作台，以免发生意外。
　　六、压板结构见图（二），贴模时请卸下贴模板，定好位置再往上面装以防烫伤。
　　七、搬运时可叉起工作台面，或用吊环搬运。使用前用地脚螺丝安装好。
　　八、调压阀定期补充机油，以润滑气缸活塞，保持良好的运动状态。

注 意 事 项

一、使用本机前在机器各活动部位注入少许机油方能通电通气。
　　二、如发现发热板不发热而温度表指示400℃，此为热电偶接触不良或开路现象，请接好或更换热电偶。
　　三、压板上面四方滑块有调整装置，请仔细调节侧面三个调节镙丝至上下灵活而压板不摆动为止。
　　四、如发现烫出来的图案有一边不清晰，请调节压板上面四角镙丝，可以达到清晰**状态。
　　五、安装时一定要在电源插座接好合格地线，以策用电安全。
