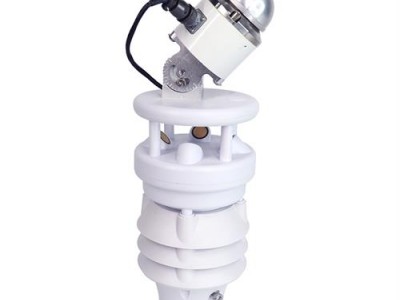

XF500S-CWB紧凑型气象站

XF500S-CWB 紧凑型气象站

产品简介

XF500S-CWB 紧凑型气象站是一款应用于光伏电站、新能源监测领域的仪器。产品创新性地将光伏电站运维管理需要监测的各项气象参数集成到一个结构中，可同时测量：大气温度、相对湿度、组件温度、风速、风向、大气压力、太阳总辐射POA、总辐射日累计辐射量。

通过一个RS485接口与光伏逆变器相连接，可实现替代传统的RYQ-3型光伏环境监测仪。

应用领域

· 气象监测       · 微型环境监测      · 网格化环境监测   · 农业气象监测

· 交通气象监测   · 光伏环境监测      · 风力发电气象监测

产品特点

· 小型化              · 高集成度

· 低功耗              · 模块化，无部件

· 方便安装            · 支持扩展参数测量

· 热电堆原理测量太阳辐射   · 防护罩特殊工艺隔热处理

· 免费的测试软件（XF_PcSoftV1.0向您的专属人员索取）

产品技术参数

监测参数 测量范围 精度 分辨率 采样频率

环境温度 -40-85℃ ±0.3℃@25℃ 0.01℃ 1HZ

相对湿度 0-100%RH ±3%RH（10-90%RH，无凝露） 0.01%RH 1HZ

组件温度 -20℃～+80℃ ≤ ±0.2℃ 0.1℃ 1HZ

风速 0-60m/s ±（0.3+0.03V）M/S；V≤30M/S

±（0.3+0.05V）M/S;V＞30M/S v为风洞内的标准风速值 0.01m/s 4HZ

风向 0-359.9° ±3°（风速=10m/s时） 0.1° 4HZ

大气压力 500-1100hPa ±0.5hPa（25℃，950-1100hPa） 0.1hPa 1HZ

太阳辐射 0~2000W/m2 ≤ ±3% 1W/m2 1HZ

总辐射累积量 0-65MJ 测量精度：5% 0.001MJ 更新周期：1min

工作温度 -40℃—80℃

输出 标准产品为RS485接口，ModbusRTU；

可定制SDI-12(需另购)

最高输出频率 被动模式：1/S  主动模式：1/min

供电 DC-30V

太阳辐射表调节盘 0-60°范围可调（通用标准选40°）

防护等级 IP65

固定方式 套筒式（可选配转接件，需另购；详见配套转接件）

固定支架 标准产品无，可选配1.5米、1.8米支架（需另购）

线缆 3米（可选配10米线缆，需另购）

备注 XF500S-CWB型一体式光伏环境监测仪标配TBQ-2C-D型热电值原理总辐射表（二级表），用户可选配EKO/MS-802(Class A)、MS-60（Class B）、MS-40（Class C）型总辐射表；

Kipp&Zonen/CMP6（Class B）、CMP10（Class A）型总辐射表

名词解释：

Class A/B/C 依据ISO9060:2018 世界气象组织总辐射表标准划定的等级标准；

二级表：依据GBT19565-2017 总辐射表国家标准

XF_PcSoftV1.0：耘农智慧针对XF系列紧凑型气象站的上位机读取软件。

  ⭐规格可能更新不预先通知

产品尺寸

配套转接件

      能码 起始地址 新地址 CRC16校验位

质保及售后：

保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。

售后承诺：用户可以通过电话有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
