深冷DN15、20、25、32、40、50其他储运设备

产品介绍

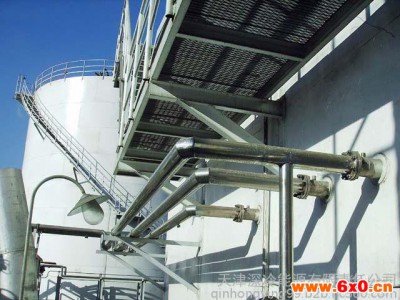

       本公司生产的真空多层绝热低温液体输送管道（简称）真空管有真空硬管和真空软管两种形式，全都采用不锈钢钨极氩弧焊。氦质谱检漏及长时间真空保持试验，保证系统的可靠性，以及免维护的特点。真空管由内管、外管以及多层绝热材料组成。

• 产品详情

  公称通径：DN15-150

  工作压力：根据用户需要设计设计温度：-270℃工作介质：LO2、LN2、LAr、LH2、LHe、LNG内外管材质：不锈钢绝热方式：高真空多层绝热真空度：5×10-3Pa夹层安全开启压力：0.6MPa

    近年来随着低温深冷液体（LNG、LO2、LN2、LAr、LH2、LHe等)在社会各生产领域的广泛应用，传统管道设备的堆积保温方式（如珍珠岩保温、岩棉保温、聚氨酯保温等）因冷损大、低温液体气化率高，使得**终经济损失很大。 我公司**工程师以其从事超低温真空绝热设备设计、研制工作积淀的宝贵经验加之当代国际**深冷真空绝热技术研制出高真空多层绝热低温管道，一经推入市场即收到广大客户的广泛好评。为“长征”系列**低温液体加注生产的的液氢、液氧高真空多层绝热低温管道已为“长征”系列**服务达20年，获得**级科技成果奖；


    由全国压力容器标准化技术委员会移动分会和上海交通大学低温检测中心（****指定检测单位）组成的**级专家组，对我公司的低温绝热管进行了现场“型式试验”，检测了《TSGD7002-2006 压力管道元件型式试验规则》规定的“五项技术指标”均达到要求。授予我公司“特种设备型式试验证书”。由**质检总局颁发《压力管道元件制造——AX级低温绝热管及管件》制造证书。

  公司严格按标准规定进行产品质量控制，通过严谨的“程序文件”及“作业指导书”，严把质量关，使产品合格率达到**，确保万无一失。
  我公司生产高真空多层绝热低温管道特点：
    •管道夹层采用高真空多层绝热结构，使气体对流传热极小至可忽略不计；
    •高真空绝热材料的有效导热系数小（较发泡聚氨酯小100倍以上）；
    •低温绝热管之间采用“撑插式法兰连接”密封性好，法兰处无冒汗结霜，其金属的导热大大降低；
    •低温绝热管分段制作，方便安装、维护；
    •管道设工艺先进补偿器，结构安全稳定；
    •外观设计美观；
    •整体管道结构设计合理，材料材质控制严格，元件加工工艺先进，管道使用寿命长；
    •高真空低温绝热管道的漏热量较相同公称直径的堆积绝热管道漏热量小10倍以上；
    •根据用户需要在低温绝热管上可增设高真空多层绝热低温截止阀、止回阀、紧急切断阀、过滤器、安全放空系统等元件。内、外筒材质 1Cr18niTi.Ocr18Ni9
  绝热形式 高真空多层缠绕绝热
  夹层压力 管道冷损量
  0.5W/m（设计数据）
  管道真空漏率 内管强度试验 根据工作压力进行
  气密性试验 根据工作压力进行
  设计依据 1.根据**有关标准和Q/320582HRK-2004
  2.按用户提供的低温输送管道系统布置图要求进行。
