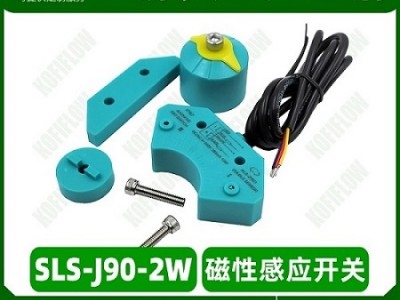

SLS-J90-2W 磁性感应开关 阀门回信器

磁性感应接近式限位开关

 科菲牌KOFIFLOW系列磁感式阀门回信器（SLS-J90-2W/ALS-200D）采用无源电子开关元件干簧管为主要部件，灌封在密闭塑料壳内，采用二组二线制外引线。默认为常开型。作为一种利用磁场来控制的线路开关器件，可作为传感器用在阀门上，通过感应阀门开、关状态并转换成电反馈给负载设备，可远传。该产品采用马蹄形外观设计，双面电路板，进口镀金脚型干簧管，安装符合NAMUR标准，能安装在常规型气动执行器上。

 科菲牌KOFIFLOW磁性感应接近式限位开关标准技术参数：

1，磁性接近开关主要型说明：

GNETIC S&D SWITCH SLS-J90-2W/ALS-200D  DOUBLE SENSOR

DC/AC5~240V 300 10W

可提供型定制。

2，外壳体材质采用ABS塑料，内置透明型高硬度电子灌封胶，全灌满型；

3，带双位置灯指示型，默认带红色发光二极管LED灯；

4，内置二组二线制常开型触点（常开型干簧管）；

5，采用4芯RVV4*0.3护套电缆线，4色线清晰明辨；

6，工作电压/电流/功率参数DC/AC5~240V 300 10W；

7，可在-20°C~+70°C环境内使用；

8，采用全灌封型，密封性能可达到IP67等级；

9，默认带1m（约等于）引线，可定做不同长度电线；

10，可选带插头型ALS-200P4，4芯插头；

 科菲牌KOFIFLOW磁性感应接近式限位开关安装说明：

1，默认配置清单可安装在常规尺寸（尺寸符合30-80/H20mm）气动执行器上；

2，气动执行器顶部安装尺寸30-80/H30mm型，需要单独在配2块厚度板，3块卡块；

3，气动执行器顶部安装尺寸30-130/H30mm型,需要单独在配1个不锈钢安装支架，3块卡块；

具体安装尺寸问题可直接客服。

 科菲牌KOFIFLOW磁性感应接近式限位开关接线说明：

该磁性开关采用4芯电缆线，2位置型各2组，1组默认为红线RED和蓝线BLUE，2组默认为黄线YELLOW和黑线BLACK，按接线图标记正负极接，接电时要加装负载设备，不可2线直接对接电源。

 科菲牌KOFIFLOW磁性感应接近式限位开关测试说明：

常规没负载情况下测试：可用常规万用表（电池电压9V内），先打到二极管档，2笔对接相应线序，磁感应帽对准相应组位置，如果磁性开关LED指示灯亮，说明产品即为好的。

常规有负载情况下测试：首先确定好负载设备完整否，然后按接线图指示，接入负载设备，磁感应帽对准相应组位置，给，如果磁性开关LED指示灯亮，说明产品即为好的。

 科菲牌KOFIFLOW磁性感应接近式限位开关（磁性开关关键字）：

ALS-200D/SLS-J90-2W磁性接近式开关，磁性开关，常开型磁性开关，无源干接点型磁性开关，马蹄形磁性接近开关，插头型磁性开关，磁感应式接近开关。
