热式气体质量流量计

    HJ-RS热式气体质量流量计是利用热传导原理测量流体流量的仪表，该仪表采用恒温差率不变，温度差△T与流体的流量Q成指数函数递减的关系。
    热式气体质量流量计产品特点：
    •采用稳定性极高的技术铂RTD传感器
    •采用享有专有技术”平衡结构封装”,介质温度自补偿
    •专有算法,可实现高线性、高重复性、高精度
    •量程比宽1000:1,可据用户要求可拓展
    •可实现大管径小流量测量， 小流量可测低至零,分辨率0.001m/s
    •无可动部件、振动影响可忽略
    •直管段要求不高1-2D
    •与介质的温度、压力无关
    •专有高温算法，介质温度可达+510℃，
    •采用高湿算法，实现高精度测量
    •对流量键入12点动态修正，内置10点修正
    •在线动态校正电流/电压输出
    •对粉尘等小颗粒不敏感
    •在线不断流装卸，维护方便®

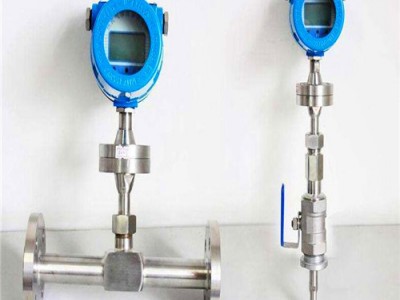

    一体插入式  分体插入式   管道式
    热式气体质量流量计性能指标：
    •测量范围：0—120Nm/s （20℃，101.33KPa）
    •准确度: ±1%的读数 ±0.5%满量程
    •量程比：通常100：1（取决于标定流量的范围）
    •管径范围: 10mm～6000mm
    •应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
    •环境温度范围: -40℃～+85℃（无显示）; -30℃～+70℃（有显示）; 湿度小于90%RH
    •介质温度范围: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
    •传感器直径：ф3、ф2.5
    •插入式传感器探杆直径：ф19（标准）、ф16、ф12
    •传感器材质：316不锈钢、哈氏合金、钛
    •探杆材质（保护套）： 316不锈钢（标准）、哈氏合金
    •双向测量介质流量
    •模拟量输出：流量：4-20DC, 温度：4-20DC,  负载:1000Ω
    •累积脉冲量输出
    •键入12段非线性修正，内置10段非线性修正
    •通讯：串口输出RS232/RS485
    •供电电源：24VDC/600；220VAC/2W；110VAC/3W
    •：1－2路继电器输出、5A/220V、5A/30VDC、键入设定??
    •大屏幕LCD显示：七位瞬时流量，八位累积流量
    •过程压力:1.6Mpa（ 20MPa）
    •安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接），管道式（法兰、螺纹连接）
    •防爆等级：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
    •防护等级：IP65

    热式气体质量流量计应用场合：
    公用工程---电﹑气﹑ 水处理的监控管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气
    石油与天然气工业
    能量交换；填井气回收； 燃气计量；气体质量；泄漏气测试；天然气测量；火炬气的监控
    电力行业
    燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量
    化学行业
    烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量；电池工厂各种气体流量测量
    冶金行业
    钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制
    纸浆与造纸行业
    废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量
    食品及医药行业
    加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制
    环保
    沼气利用过程中的气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量
    其他行业
    工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制

    热式气体质量流量计选型表：
