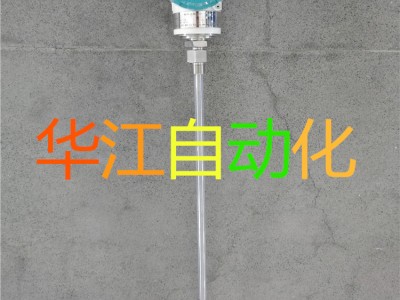

射频电容式液位计

    HJ-UFB射频电容式液位计适用于带压容器中带压导电、非导电液体（固体）的液位（料位）测量。产品系采用两线制的方式供电，输出4-20并叠加HART数字，同时UFB射频电容式液位计系采用两线制的方式供电，输出4-20并叠加HART数字，同时可以就地显示液位。采用传感器的两线制隔离转换技术，使4-20隔离输出与现场的模拟、地线等隔离。可以就地显示液位。采用传感器的两线制隔离转换技术，使4-20隔离输出与现场的模拟、地线等隔离。普通型UFB电容式物位变送器，属于电容式液位检测仪表，它能将各种液位参数的变化转换成标准电流，远传至操作室，供二次仪表或计算机装置进行集中显示，或自动控制。

    HJ-UFB射频电容式液位计能将各种液位参数的变化转换成标准电流，远传至操作室，供二次仪表或计算机装置进行集中显示，或自动控制。结合用户具体工艺条件，设备结构和使用要求，通过液位计的材料、结构及安装方式等灵活组合，可适用于高压、高温、强腐蚀、易结晶、防堵塞、防冻结以及固体粉状、粒状物料等特殊条件下的液位、料位或物位的连续检测，可广泛应用于各种工业过程中的检测控制。

    工作原理:
    该液位计检测原理为电容转换式。其原理：彼此平行，相隔很近，相互绝缘的两个平行极板，构成一个电容，该电容器的电容量随液位变化而变化，与液位变化相对应的电容量的变化经变送电路转换为标准电流，输出至二次表即可显示出相应的液位高度。
    基本计算公式ΔC=(0.885·ε·ΔS)/d
    在上述公式中，0.885为计算常数， ε被测介质介电常数，△S深入介质表而积，d两极距离。
    在上述公式中，不变量忽略不计，转换公式可简化为ΔC=ΔS=>ΔC=∏R2=>ΔC=ΔH即引起变化量的只有ΔH，即液位上下变化，变化量与温度压力无关。电容式液位结构由变送电路、结构连接件、探杆等组成。

    结构选择：

    单电极适用于：被测介质的设备为金属容器，导电性良好的介质。

    缆式双电极适用于：被测介质的设备为非金属容器，导电性良好的介质或长度大于3M的电极。

    螺纹连接：M27*2，M20*1.5，3/4”等；

    能；替代手操器;

    液位检测基本不受工艺条件变化的影响。而浮力式、差压式、同位素式液位计在检测中都与介质的重要有关，气液相介质的重度变化都会使检测结果产生附加误差;
    适应范围广：针对检测对象的具体特点，专门定制，可适应多种苛刻条件下的液位检测;

    安装轻巧：一台同工作于32MPa下的高压液位计自重不足两公斤，是高压浮筒液位计重量的几十分之一。
    射频电容式液位计技术指标:

    测量范围：杆式 0～3500mm 缆式 2～20m范围内任意选用;

    精度：±0.25%F.S，±0.5%F.S；（量程1m以内为±5mm）被测介质为结晶、结垢或粘度很高时对测量精度有一定影响;

    工作压力：0--10MPa；工作介质温度： -70-200℃（PTFE电极）;

    工作电压：24VDC输出： 4～20叠加HART数字， 负载电阻： 0~600Ω;

    适用介质：对聚四氟乙烯无腐蚀的任意介质;

    配套二次表时，二次表内附两线供电电源;
    安装螺纹：22MPa以下，压垫式，M33×2；32MPa以下压力透镜式。M33×2或M24×2;
    结构连接件材质：镀铬件，1 Cil8Ni9Ti，316L，Mo2Ti等。

    ф8mm单电极：0—200---2000mm ，ф12mm单电极：0—200---3000mm

    同轴双电极ф22mm（ф19mm）/ф8mm：0—300---3000mm

    ф3.6m缆式单电极：0—2---20m ，4.3*2.5缆式双电极：0—2---20m
