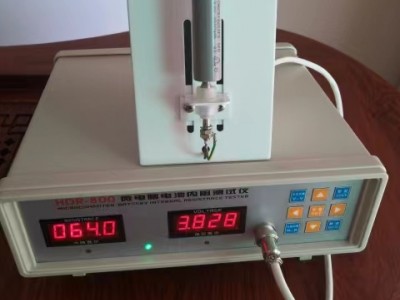

电池内阻测试仪高精度智能内阻仪18650数码电池内阻测试仪

●测量操作说明:

仪器开机后,默认进入测试状态,可直接对电池、电芯进行测试。在测试之前,请先设置好各项参数。

下面以测试常见的18650 锂电芯为例,为了获得更高的精度,我们可以把电压和内阻的档位设置为高精度档。具体操作如下:

1. 连接好电源线及测试夹具,打开仪器尾部电源开关开机;

2. 按‘电压切换’键,使电压显示处于高精度状态:‘0.000’;

3. 按‘内阻切换’键,使内阻显示处于高精度状态:‘000.0’;

4. 按‘设置’键,在显示0001 XXXX(电压上限)的状态下,按‘左右’键选择要设置的电压位,对应的数值闪烁,表示当前数值处于可以设置状态,然后按‘▲▼’键设置电压上限值。完成设置后按‘设置’键,进入下一个参数的设定,直至所有参数设置完成,按‘设置’键返回测试界面。(0002电压下限、0003 内阻上限、0004 内阻下限的具体设置方式与电压上限的设置方式相同。)

5. 按‘’键,使测试结果合格时,仪器自动。只有测试的电压和内阻同时在设定的范围内,测试结果才是合格。合格时蜂鸣器会发出连续的‘嘀嘀’提示。

6. 开始测试电芯。测试时请注意电芯的正负极。
