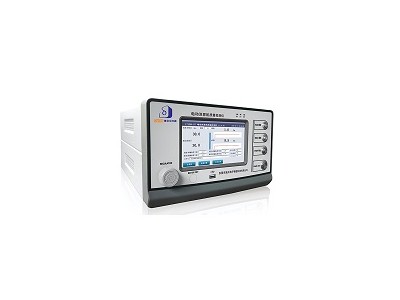

医用氧气浓缩器氧气流量输出特性及浓度测试装置

一、设备概述：
医用氧气浓缩器氧气流量输出特性及浓度测试装置用于氧气浓缩器产品流量特性、气流压力特性、氧气浓度的测量。

二、满足标准：
医用氧气浓缩器氧气流量输出特性及浓度测试装置满足 YY 9706.269-2021《医用电气设备第 2-69 部分:氧气浓缩器的基本安全和基本性能要求》 标准中第201.12.1.101、201.12.1.102、201.12.1.103、201.12.1.104章节以及图201.101、图201.102所示要求设计。

三、主要技术参数：

1. 气体流量测试量程：0～500mL/min；

2. 精度：±(2.0+0.5FS)%；

3. 重复性：0.5%；

4. 响应时间：≤2S；

5. 功耗：≤10mw；

6. 输出方式：RS485 Modbus, LoRa(选配)；

7. 瞬时流量分辨率 0.1mL/min(标况)；

8. 瞬时流量分辨率 0.001m³(标况)；

9. 标准气阻：内径长40mm，顶面斜边45°，小孔内径2mm，外径6mm(默认值)；

10. 气流压力测量范围：0～100kPa；

11. 压力测量精度：0.01Pa；

12. 氧气浓度检测范围：0～30%VOL；

13. 分 辨 率：0.01%VOL；

14. 检测原理：电化学；

15. 检测方式：内置泵吸式，采样距高大于10米，流量500ML/min，单独开关按键操作开关气泵；

16. 显示方式：2.31寸320*240高清彩屏显示；

17. 显示内容：实时氧浓度、、时间、温度、湿度、存储、通信、电量、充电状态、浓度单位、气体分子式等；

18. 检测精度：典型精度：≤±3% FS（更高精度要求根据传感器性能）；

19. 响应时间：T90≤20秒，恢复时间：≤30秒；

20. 工作电源：DC3～5V（标配3.7VDC）；

21. 电池容量：4600h可充电的高分子聚合物锂电池 ,带过充、过放、过压、短路、过热保护功能；

22. 使用环境：温度:-40℃～+70℃；相对湿度：≤95%RH（非凝露）；压力：80kPa～120kPa；

23. 数据存储：标准容量10万条（更大容量可定制）；支持本机查看、删除或数据导出，存储时间间隔任意设置；

24. 界面语言：中文或英文可设置，默认中文界面；

25. 附件连接管：长度2m，内部直径6m±1mm。
