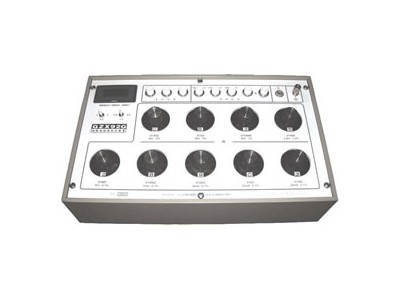

GZX92G型绝缘电阻表检定装置

GZX92G型绝缘电阻表检定装置

1 概述

通量科技（南通）有限GZX92G型绝缘电阻表检定装置是参考JJG622-1997《绝缘电阻表（兆欧表）检定规程》，JJG1005-2005《电子式绝缘电阻表检定规程》，并依据JJG1072-2011《直流高压高值电阻器检定规程》、JJF 1285-2011 《表面电阻测试仪校准规范》之要求设计的新型绝缘电阻表检定装置，其最高测试电压可达10kV，各项指标均符合规程的要求！它不仅能检定各种型、不同规格的国产、进口绝缘电阻表（兆欧表），而且可兼作高绝缘电阻计1012Ω以下阻值的检定。

电阻部分：端子电阻100G+300G+500G+1TΩ, 5%, 10kV。可调电阻范围100~2.001111TΩ

电压测量范围为0～10kV DC。能测量绝缘电阻表的开路电压、中值电压和峰值电压。

2.3 使用条件

温度：（20±5）℃

湿度：≤75%RH

2.4 运输、贮存条件

2.4.1  环境温度:  (-25～50)℃

2.4.2  相对湿度:  25℃时≤ 90%

2.5 结构

采用十进制步进开关，高阻部分和低阻部分隔开的分体式结构，其中高阻部分采用密封式铸铝机箱，电阻输出范围109~1012Ω，低阻部分采用半封闭式铁壳机箱，采用电加热除湿方式，电阻输出范围102~109Ω；端电压测量范围100V~10kV。

注：本装置内部干燥剂如变色，需及时更换，低阻部分除湿采用24V电源适配器供电电加热方式。！

2.6  兆欧表检定装置未列指标均符合直流高压高阻器规程之要求。

2.7  体积：618 mm×290 mm×130mm

2.8  重量：20kg
