被动防护网防护原理

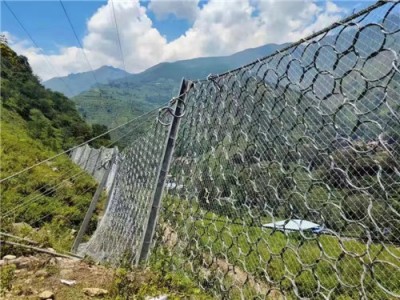

落石拦截系统的结构形式及防护原理
落石拦截系统是由拦截网、固定系统、消能缓冲元件和钢柱四个主要部
构成,其中拦截网部分包括主要的抗冲击结构钢丝绳网、环形网以及拦截小块
落石的铁丝格栅,固定系统部分包含锚杆、拉锚绳、基座和支撑绳。拉锚绳是
连接于钢柱顶部与钢丝绳锚杆间的钢丝绳,根据其位置和作用的不同分为上拉
绳、下拉锚绳、侧拉锚绳和中间加固拉锚绳。*常见的消能缓冲元件是减压环,它是穿挂于被动网支撑绳和上拉错绳上的由特殊材质的钢管弯制加工而成
的环状构件,当支撑绳和上拉铺绳所受拉力达到设定值时,它通过发生变形位
移来吸收能量并增加系统的缓冲行程,避免其他构件发生破坏,对系统起到过
我保护作用。钢柱是由工字钢或H型钢铜加工而成的对被动网起直立支作用的
构件。系统的柔性主要来自于柔性网、支撑绳和减压环等结构,且钢柱与基座
间亦采用可动连接以确保整个系统的柔性匹配。
当落石冲击拦石网时,所产生的荷载通过网的缓冲首先得以部分消散,而
网片在受冲击发生位移变形时将拉动整个系统参与受力,一部分荷载在本跨内
通过缝合绳、支撑绳向钢柱、拉锚绳进行传递和消减,另一部分荷载通过防护
网向两侧相邻的结构逐次传递,从而调动其他跨的消能结构共同参与受力,并
*终将全部的剩余荷载传到稳定地层。从落石能量传递和消减的过
程不难看出,落石冲击荷载在被动防护系统传递过程中,经过不断的消减,*
终传递到锚杆及钢柱基础上的剩余荷载已衰减到很小,因而落石拦截系统在设
计使用时对锚杆和基础设计的力学性能要求并不太高。
