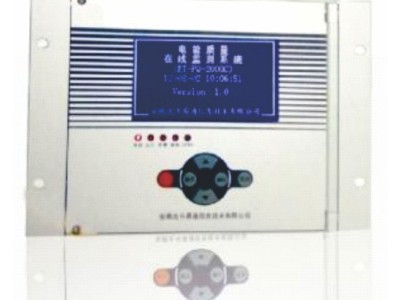

电能质量在线监测装置HFQ-SPC2000C

一、概述

HFQ-SPC2000C电能质量在线监测装置是恒峰智慧严格按照国家颁布的相关技术标准，设计的无线GPRS嵌入式电能质量在线监测产品。应用于电网单回路电能质量监测，与的电能质量监测软件相结合，构成电能质量监测与管理系统。

二、产品特点

●采用TI32位浮点DSP为核心，具有强大的数据处理能力，核心硬件处于国内先进水平

●数据存储和通讯处理器采用ARM7，嵌入Linux操作系统作为软件平台，16G存储空间，具有优秀的人机界面，操作简单方便

●数据采集通道A/D设计，基本配置为3相电压3相电流，所有通道同步采售，精度更高，速度更高

●大规模可编程器件CPLD，减少了大量电路，提高了系统的可靠性，同时增强了系统的灵活性

●采用液晶屏显示，可实时显示电压电流波形，可录波

●以太网10M/100M自适应、支持RS232 RS485

●硬件可靠性和电磁兼容能力达到国内领先水平，尤其是抗快速瞬变干扰达到了:IEC61000-4-4:1995标准IV级的水平，超过了国标对电能质量监测装置的EMC的要求

三、产品功能

●监测三相基波电压、电流有效值，功率、功率因数、相位等

●监测系统频率、电压偏差、频率偏差、电压波动、闪变

●监测三相电压不平衡度、三相电流不平衡度、正序、负序、零序电压、电流

●监测谐波(2~50次)、包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位、有功、无功功率等

●监测间谐波，电压骤升、骤降、短时中断，暂时过电压、瞬态过电压

四、技术参数

电压、电流:0.2%;功率、功率因数:0.2%;频率偏差:±0.01Hz;闪变:≤5%

电压偏差:0.2%;三相电压不平衡0.2%;三相电流不平衡0.2%

谐波:符合GB/T14549-1993中附录D中的A级要求

间谐波:符合GB/T24337-2009中的A级要求

输入方式:电流额定值In:5A/1A;电压额定值Un:57.7V/100V/400V电源:220V【交直流两用】，偏差:-20%~20%
