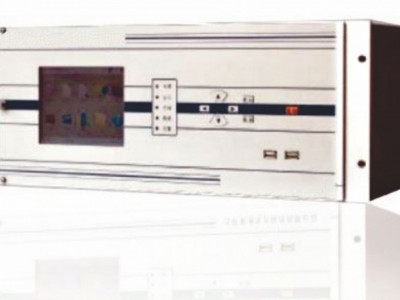

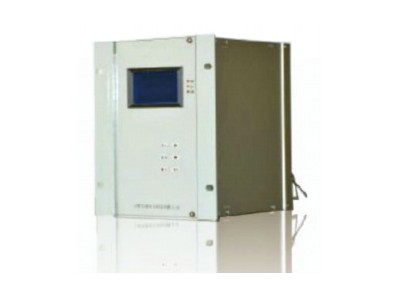

电能质量在线监测装置HFQ-SPC2000

一、概述

HFQ-SPC2000电能质量在线监测装置是恒峰智慧设计的，集谐波、电压闪变、电压不平衡度测量、故障录波、事件记录、测量、控制等多功能为一体的分散式电能质量在线监测装置，装置采用 FPGA+DSP+ARM9三CPU结构，具有超强的数据处理和功能，可满足电网四回路电能质量监测需求。

二、产品特点

●采用TI32位浮点DSP为数据核心，ARM9进行数据管理和通讯，大规模可编程器件CPLD保证了24通道的数据采集的同步性，16位A/D保证了数据的精度

●嵌入式Linux操作系统作为软件平台，16G存储空间，满足电能质量监测装置对数据存储的要求

●5.6寸彩色液晶显示，装置可实时显示电压电流波形、事件记录波形、矢量图以及日统计报表

●配置了100M双以太网口，同时支持61850通讯规约，支持WIFI通讯，支持程序远程升级

●硬件可靠性和电磁兼容能力达到国内领先水平，尤其是抗快速瞬变干扰、浪涌干扰达到了IC61000-4-4:1995标准IV级的水平，超过了国标对电能质量监测装置EMC的要求

●采用了T工艺，装置结构采用继电保护装置常用的“背插式”结构

三、产品功能

●监测三相基波电压、电流有效值，功率、功率因数、相位等

●监测系统频率、电压偏差、频率偏差、电压波动、闪变

●监测三相电压不平衡度、三相电流不平衡度、正序、负序、零序电压、电流

●监测谐波(2~50次)、包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位、有功、无功功率等

●监测间谐波，电压骤升、骤降、短时中断，暂时过电压、瞬态过电压

四、技术参数

电压、电流:0.2%;功率、功率因数:0.2%;频率偏差:±0.01Hz;闪变:≤5%

电压偏差:0.2%;三相电压不平衡0.2%;三相电流不平衡0.2%

谐波:符合GB/T14549-1993中附录D中的A级要求

间谐波:符合GB/T24337-2009中的A级要求

输入方式:电流额定值In:5A/1A;电压额定值Un:57.7V/100V/400V电源:220V【交直流两用】，偏差:-20%~20%
