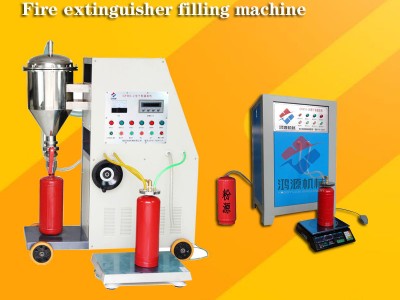

一种灭火器充装设备

灭火器充装设备，可以对灭火器充装灭火器。该设备包括氮气源接口、过滤器、氮气源压力表、氮气三通阀、灭火器加压调压阀、灭火器加压压力表、灭火器储罐加压调压阀、灭火器储罐加压压力表、灭火器储罐管路气阀、灭火器储罐出口压力表、灭火器储罐进气接口，灭火器储罐出气接口、灭火器‑抽真空‑充装三通阀、真空表、真空泵、气、气口、充装质量、气动执行机构、限位开关、称重设备、灭火器加压。

权利要求书： 1.一种灭火器充装设备，其特征在于，该设备包括：氮气源接口、过滤器、氮气源压力表、氮气三通阀、灭火器加压调压阀、灭火器加压压力表、灭火器储罐加压调压阀、灭火器储罐加压压力表、灭火器储罐管路气阀、灭火器储罐出口压力表、灭火器储罐进气接口、灭火器储罐出气接口、灭火器‑抽真空‑充装三通阀、真空表、真空泵、气、气口、充装质量、气动执行机构、限位开关、称重设备、灭火器加压阀、气阀、比例卸荷阀和灭火器接口；氮气源接口与过滤器连接；过滤器与氮气三通阀端连接；

过滤器和氮气三通阀连接的管路上安装氮气源压力表；氮气三通阀2端连接灭火器加压调压阀的高压侧；氮气三通阀3端连接灭火器储罐加压调压阀；

灭火器加压调压阀低压侧与灭火器加压阀连接；灭火器加压压力表安装在加压氮气调压阀低压侧与灭火器加压阀之间的管路上；

灭火器储罐加压调压阀、灭火器储罐加压压力表、灭火器储罐进气接口和灭火器储罐管路气阀通过四通管路互连；灭火器储罐管路气阀、灭火器储罐出口压力表、灭火器储罐出气接口和灭火器‑抽真空‑充装三通阀2端通过四通管路互连；灭火器‑抽真空‑充装三通阀3端通过管路依次连接真空泵、气和气口；

真空表安装在灭火器‑抽真空‑充装三通阀3端和真空泵之间管路上；灭火器加压阀、气阀、灭火器‑抽真空‑充装三通阀的端和灭火器接口之间连通；比例卸荷阀的进气口安装在灭火器加压阀和灭火器接口连接的管路上，出气口安装在气阀和连接的管路上；称重设备输出电至充装质量，充装质量与气动执行机构和限位开关通过电气线路相连接；气动执行机构安装在灭火器‑抽真空‑充装三通阀的阀杆上，其中：所述氮气源接口，用于连接提供压力的氮气源；所述过滤器，用于滤除氮气气流中的颗粒杂质；所述加压氮气压力表，用于测量氮气源的压力；所述氮气三通阀，用于选择切换氮气流流向灭火器或灭火器储罐，此阀可以关断，即1端、2端和3端之间互不连通，此阀的1端也可以分别与2端或3端连通，但此阀的2端和3端之间无法连通；所述灭火器加压调压阀，用于调节充入灭火器内加压氮气的压力；所述灭火器加压压力表，用于显示充入灭火器内加压氮气的压力；

所述灭火器储罐加压调压阀，用于调节充入灭火器储罐内加压氮气的压力；所述灭火器储罐加压压力表，用于显示充入灭火器储罐内加压氮气的压力；所述灭火器储罐管路阀，用于更换灭火器储罐和充装结束时，空灭火器储罐和充装设备连接管道内的压力；所述灭火器储罐出口压力表，用于显示灭火器储罐输出灭火器的压力；所述灭火器储罐进气接口，用于连接灭火器储罐加压进气阀；所述灭火器储罐出气接口，用于连接灭火器储罐出气阀；所述灭火器‑抽真空‑充装三通阀，用于切换向灭火器充装灭火器和灭火器抽真空时的气流流动方向,此阀可以关断，即1端、2端和3端之间互不连通，此阀的1端也可以分别与2端或3端连通，但此阀的2端和3端之间无法连通；所述真空表，用于显示抽真空时灭火器内部的真空度；所述真空泵，用于灭火器抽真空；所述气，用于消除气时的噪音；所述气口，用于出充装设备管路内的气体；所述充装质量，用于设定充装灭火器的质量；所述气动执行机构，用于控制灭火器‑抽真空‑充装三通阀的开启状态；所述限位开关，用于显示灭火器‑抽真空‑充装三通阀的开启状态；所述称重设备，用于称量充装灭火器的质量；所述灭火器加压阀，用于控制向灭火器充装氮气，进而对灭火器进行加压；所述气阀，用于控制设备管路中气体的出；所述比例卸荷阀，用于灭火器充装过程中压力过高时的自动泄压；所述灭火器接口，用于连接灭火器充装阀。
