霍尼韦尔X-F-6挎包式逃生空气呼吸器

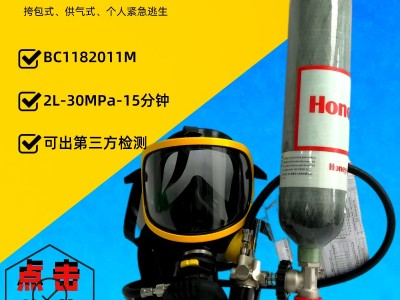

霍尼韦尔BC1182011M挎包式逃生空气呼吸器霍尼韦尔BC1182011M挎包式空气呼吸器 (Pano面罩)本品为供紧急逃生用的开路式自给压缩空气呼吸器。本品可对身处以下环境的使用者提供保护：

l 瓦斯气

l 有毒粉尘和雾气

l 缺氧环境

l 燃烧熏烟

必须注意的是 EVAPACK 只对使用者的脸部和呼吸道提供保护。如果在一些恶劣的环境中使用，使用者应同时配备其它配套的防护装备，如手套，鞋，气体防护服，头盔等。

EVAPACK 可以根据环境与所有个人保护设备共同使用。

EVAPACK 的组成：1 快速接口； 2 目镜； 3供气阀；4全面罩；5中压软管；6 瓶阀/减压阀接口；7 气瓶； 8减压阀；9 气瓶阀 ；10标签；11面罩束带。

EVAPACK 是一种模块化装备，每一模块都符合紧急逃生时的呼吸保护规范要求。

EVAPACK 的模块部分为以下各项：

l 所用的压缩气瓶（材料和容量）

l 气瓶阀的类型和 DIN 接口

l 全面罩的型及其防护级别（欧洲标准 EN136）

l 供气阀与面罩的接口（快速接口）

呼吸用压缩空气气瓶所用的气瓶阀的型依使用者的不同而不同。

工作原理：EVAPACK 装备一个压缩空气气瓶以提供使用者可呼吸的空气。

气瓶中的高压压缩空气（可达 300 巴）通过一级减压器减至中压（7±0.5 巴）。之后，中

压空气通过供气阀（二级减压器）后以正压送入面罩，且无论使用者呼吸节奏如何，供气阀

将维持面罩内的正压状态。这可以避免有害物质或气体的渗入。

哨

哨提醒使用者空气已所省不多。

l 压力：55±5 巴

l 音量：一米范围内 90 分贝

l 音频：3800 赫兹

l 耗气量：小于 5 升/分钟

出于安全原因，当哨开始工作后就无法令其停止。

减压器：无论气瓶中空气压力多少或使用者呼吸频率如何，平衡式减压器都将提供稳定的中压空气。减压器通过接口处的手轮与气瓶连接并可与任何型的气瓶阀相配。减压器连接气瓶阀将空气送至供气阀的中压管。

减压器技术参数

l 中压：7.0±0.5 巴

l 工作压力：300 巴

l 运行温度范围：－30～＋60ºC（根据欧洲标准 EN402）

l 如果中压超过 11±2 巴，安全阀将开启（只在减压器失效时发生）

减压器及其保护盖只能由经霍尼韦尔（中国）安全防护设备有限培训和授权的

人员对其进行操作和设定。

气瓶阀和压力表：该气瓶阀有一内置的压力表。该压力表无论气瓶阀是否开启都显示当时瓶内压力，这可帮助使用者随时了解空气余量。

压力表范围：0～400 巴

等级：4

供气阀中压空气通过一根连在减压器上的软管被送至供气阀。供气阀确保送入面罩的空气为低压。

l 减压器的质量和体积都很小且是由具有特别抗冲击性能的防火阻燃塑料制成。

l 供气阀通过快速接口与面罩相连。供气阀可自动适应佩戴者不同的生理需要而根据呼吸需要供气。其辅助气流按钮系统可在需要时向面罩内提供持续的气流。

l 为防止有害微粒或有毒气体渗入面罩，供气阀使面罩内维持低正压状态

快速接口

令使用者只需将供气阀“推上”面罩即可在面罩内形成低正压。仅当同时按两侧的黄色按钮才能卸下供气阀。

全面罩EVAPACK 使用 PANO 面罩。

背包背包由外涂黑色阻燃材料玻璃纤维织物制成。

使用：使用中注意监视压力表。笛当气瓶压力达到 55±5 巴时开始鸣警，且在空气用光前无法停止。如果出现呼吸困难或使用者需要额外的空气可按供气阀上的按钮以增大气流。

逃出后：

l 卸下供气阀

l 摘下面罩

l 关闭气瓶阀

l 按住供气阀上的按钮以放光系统中残存的气体

l 从肩上取下背包

再使用再次使用前应将装备重新包装、保存。确认密封无损。

气瓶充气只有符合以下要求的气瓶才可用于充高压空气：

l 符合欧洲或国家标准

l 装备符合法国 NF E 29－662 或 663（200 巴或 300 巴），德国 DIN477 或欧洲 EN 144

－1，EN144－2 标准的气瓶阀。

l 标有官方检测机构标签且尚未超出标签上所标出的复检日期

l 无可能诱发事故的损伤（如有损伤的阀）

l 无明显的湿度过高迹象（如接口螺纹上有水滴）

l 无明显的被误操作的迹象
