基桩动测仪参数

基桩动测仪参数：
■工作模式：独立工作。
■系统噪声电压（mV）：≤2 。
■控制模式：工业级专用工控系统。
■动态范围（dB）：184。
■显示器：640×480高亮度、真彩色液晶显示器。
■放大器频带（Hz）：10Hz～10kHz。
■存储方式：512M CF卡。
■zui大存储长度：1024 。
■定点放大（倍）：1、10、100三档可调。
■幅值非线性度：≤10%。
■浮点放大（倍）：256。
■时间示值误差：≤1%。
■A/D分辨率（位）：24位（16位A/D＋8位浮点）。
■时间分辨力：5us。
■采样时间间隔：（ms） 5μs～65535μs连续可调。
■增益误差：≤1 dB。
■zui大采样长度：16k 。
■通道数：2 。
■触发方式：信号触发、外触发。
■两通道相位一致性：±3°。
■操作方式：光电旋钮＋快捷键。
■两通道幅值一致性：≤3%。
■传输接口：标准USB。
■支持移动存储：通道间窜扰 ≤1%。
■交流：220V±10%。
■直流：＋12V。
■连续工作时间：>5小时。
■加速度型（mv/g）：3100 。
■整机重量：1.8kg（含内置锂电池）。
■速度型（mv/cm·s -1）： 3300。
■整机体积：252mm′185mm′58mm 。
■加速度型：0.5~9000 Hz。
■温度：0℃～+40℃。
■速度型：35~1800 Hz 。
■空气湿度：<90%RH 。

相关设备砌墙砖磁力振动台

基桩动测仪特点：
■全新的小波分析处理，达国外先进水平。
■自适应浮点放大，波形不失真。
■一根桩可存储若干道信号。
■现场自动实时对检测波形进行平滑、积分、滤波、指数或线性放大等处理。
■可以对信号进行叠加平均，去除“噪声”信号，可随时查看叠加信号，剔除质量较差的信号。
■双通道同时采集，每根桩测试多个方位时，可以提高工作效率。
■文件按工程桩分级管理，直观、方便，可以方便地查看、添加、删除工程或桩的测试数据。
■可配接多种速度传感器和加速度传感器；
■仪器操作简单，一切从实际工程检测的需要出发，易学易用，几分钟即可学会使用；
■内置可充电锂电池，供电时间长（5小时以上），随时充电无“记忆”；
■体积小、重量轻，携带方便；
■P810采用标准的USB接口，支持移动存储；
■P810使用U盘对仪器内部软件升级，方便、可靠， Windows平台下的分析软件功能全面，界面友好；
■打印设置灵活，可以打印预览并输出处理结果；
■可以随时调用帮助系统，指导操作，查看相关检测规程；
■可生成检测报告。

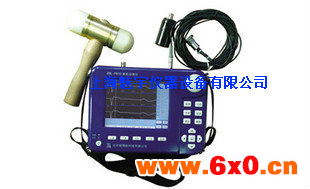

基桩动测仪标准配置：
PP810主机，手锤1套，ICP加速度传感器1个，高阻尼速度传感器1个，外触发信号线1根，外接蓄电池夹1根，U盘、指南针各1个，钢卷尺1个，电源模块（AC/DC）1个，防水塑料仪器箱1个，分析软件光盘1张，P810使用说明书1本，软件使用说明书1本，合格证装箱单各1页，质保书一页。

基桩动测仪配件：
长信号线，ICP加速度传感器，高阻尼速度传感器，力棒手锤，外触发信号线，电源模块（AC/DC），外接蓄电池夹，防水塑料仪器箱，P800数据传输线。

基桩动测仪简介：
反射波法检测基桩完整性，判定桩身缺陷的程度及位置。

性能：
■体积小巧、重量轻方便携带，现场操作简单
■内置大容量锂电池，可连续工作6个小时
■加速度传感器、速度传感器都可使用
■采用专用传输软件，数据输出安全可靠
■配备WINDOWS操作平台的分析处理软件，功能全，可自动生成检测报告
■全新改版低应变分析程序，可实现多钟模式打印，信息统计表和曲线图可直接生成Word报告。

操作规程：
1、岗位安全职责
■负责日常例行保养，对仪器进行充电、擦拭保养，传感器例行检查，并做好记录。
■严格按安全技术交底和操作规程实施作业。
2、岗位任职条件
■接受过良好专业安全技术及技能培训。
■持证上岗。
3、上岗作业准备
■接受安全技术交底，清楚其内容，包括：桩长、桩径、混凝土设计强度、工程地质情况以及施工单位施工记录等对试验有影响的各种因素。
■检查仪器运转情况，以保证检测数据的真实可靠。
■将仪器和传感器连接好，在基准桩或地面上测试检测信号，经测试信号良好，方可将设备带往工地进行试验。
4、安全操作规程
■检测人员到达检测现场后，要对桩基情况先进行了解，决定采用何种传感器和何种击振方式进行试验。
■试验前要对桩头进行处理，桩头混凝土不应有松动或离析情况，应为平整和良好混凝土面，测试点要用磨光机打磨一个5cm的平面，要求平面水平光滑。
■等桩头处理完毕，连接仪器和传感器，将传感器用黄油、橡皮泥等粘性耦合剂粘结在桩头测点上，并压紧。
■打开主机，设置各项参数，并做好各项原始记录。
■要求击振人员敲击桩头指定部位，观察采集信号，在采集到四条相似信号时停止敲击，并对信号进行初步分析，发现虚假或异常信号及时复测。一般每个桩采集2~4组信号，分别保存，对于大直径或重要部位桩基，可多布测点。
■对于存有疑问的信号，可采用变换测点和变换击振物品的方法予以验证。
■试验完成后将仪器、传感器擦拭干净放入仪器箱。收集所有与试验有关资料，返回试验室进行数据处理工作。
5、其他注意事项
仪器和传感器为精密仪器，在运输和使用时要注意防震、防潮，现场使用时要注意防止太阳暴晒。

依据标准：
■《公路工程基桩动测技术规程（JTG/T F81-01-2004）》 。
■广东省标准《基桩反射波法检测规程（DBJ 15-27-2000）》。
■深圳地区《基桩质量检测技术规程（SJG 09-99）》。
■中华人民共和国建筑工业行业标准《基桩动测仪（JG/T 3055-1999）》。
■《基桩动态测量仪检定规程（JJG930—1998）》。
■《建筑基桩检测技术规范（JGJ 106-2003）》 。

依据标准：

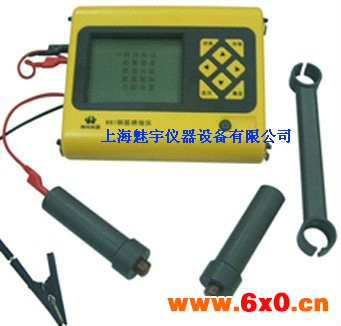

简介：
本仪器利用电化学测定方法对混凝土中钢筋的锈蚀程度进行测量。电位法和梯度法两种方式测试,*性的参比电极，且可以自动检测环境温度。功能强大的专业windows数据分析处理软件。以图形图像（谱图、等值线等）的方式直观的表示测试结果。

参数：
●依据规范：GB/T50344-2004《建筑结构检测技术标准》。
●测量范围为：±2000mV。
●测试精度为：±1mV。
●测点间距 ： 1～99cm可设。
●环境温度：-10℃～＋40℃, 避免长时间阳光直接爆晒。
●相对湿度：<90%RH。
●电磁干扰：无强交变电磁场。
●6节5号碱性电池，供电时间大于30小时。

特点：
●两种测试方式。电位法和梯度法两种方式测试，适应于不同的测试现场。
●*性参比电极。饱和硫酸铜溶液密封在参比电极中，测试前后无需更换溶液，操作过程简洁、干净、，无污染。
●自动检测环境温度。仪器内含自动测温模块，可自动测试、记录、显示现场的环境温度，无需另配温度计，方便快捷。
●仪器可设置测试日期。数据保存测试日期，方便用户的数据管理。
●直观显示测试结果。采用了图标的方式，图标的颜色越深，锈蚀的概率越高，在测试的过程中，用户可以直观的看到锈蚀比较严重的区域。
●真正的USB数据传输。将测试数据快速的传入计算机中进行进一步分析。
●功能强大的专业windows数据分析处理软件。以图形图像（谱图、等值线等）的方式表示测试结果，可以直接生成Word检测报告或将数据导入Excel，方便快捷。
●触摸屏操作，简便快捷。
●测试全过程语音和文字提示，人机交互界面极其友好。
●仪器内建各种帮助文档和演示视频，方便用户熟练仪器操作。
●海量存储。
●2GB容量的SD卡可以存储大于100,000个测量文件。
●节能低碳。
●测试全过程环保、无污染。
●采用、节能的可充电式锂电池供电。
●功耗低。
