使用说明书

潍坊金水华禹信息科技有限公司



玻璃钢百叶箱使用说明书

一、概 述
  BB-1型玻璃钢百叶箱包括百叶箱体(号ZL972369406)和支架两部分组成,全部采用玻璃钢制成。设计原理和比测均表明,其不仅克服了原木质百叶箱易腐烂、易开裂、寿命短等弊病,且通风、隔热、防辐射、防风雨的综合性能明显提高。其设计定型原则:
 ◇ 符合世界气象组织发布的“气象仪器和观测方法指南”中提出的技术要求。
 ◇ 符合中国气象局发布的百叶箱专业标准“ZBA4700-85”中提出的技术要求。
 ◇ 吸取了专家和用户的建议。

 二、特 性
  ● 几何尺寸、形状和原木质大号百叶箱相近
  ● 材料选用导热系数低、热容量小、防腐、抗裂、反辐射力强的玻璃钢制造,玻璃钢百叶箱在阴雨、酸 雨、潮湿环境下不腐烂, 在干旱烈日下不开裂、寿命长
  ● 结构上采用了倒“V”型整体框架层叠式固紧结构,坚固不会松动,既能保证箱内外气体的正常交换, 又能有效的防雨雪吹入箱内。上盖板改为倒“漏斗式”通风盖,在晴朗无风和外界环境急剧变化的情况下,箱体内外的气体能迅速交换,内外环境很快趋于一致,克服了木质百叶箱滞后的缺点,使观测资料更准确、更有代表性
  ● 木质百叶箱因各地木质差异大,造成性能和资料的代表性不一致,BB-1型玻璃钢百叶箱可以克服因材料造成的误差
  ● BB-1型玻璃钢百叶箱造型美观大方,表面雪白光洁,无须刷漆护理,使用寿命在十五年以上性能价格比高,经济实惠
  ● 支架采用玻璃钢材料制作,牢固、轻便、美观
 三、用 途
   用于常规空气温湿度观测,取代原木质百叶箱
   因玻璃钢百叶箱绝缘性能好,具有电悬浮及优良的通风、防雨、防辐射、 防虫性能,可作为水文、气象自动观测站的站房
 四、主要技术参数
 ★ 百 叶 箱:箱内容积:470(长)×465(宽)×615(高)(mm)
  外形尺寸:720(长)×780(宽)×880(高)(mm)
  重 量:30kg
 ★ 支 架:高 度:1230(mm)
   重 量:14kg
   安 装:圆盘底板上安装孔3-Φ13
   圆周直径Φ410,120°等分
 ★ 整体高度:2095mm

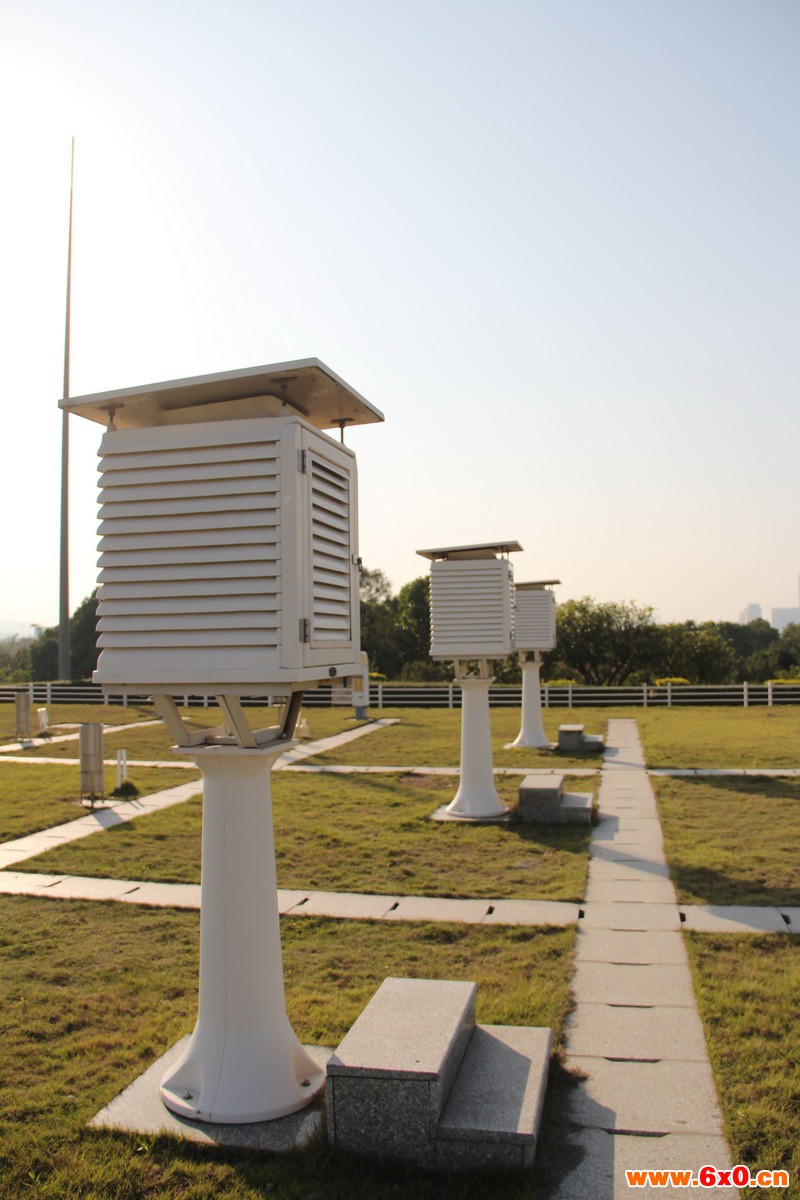

   玻璃钢百叶箱采用由“门”形叶片组成的整体框架层叠式固紧结构,即由四根撑杆从上到下层叠穿连有12片“门”形叶片,与通风上盖和底座一起,组成一面开的箱体,开处设有门框,门框通过铰链与百叶箱门联接。通风上盖中部有一个向上突起的喇叭状通风,底座为框形架。这样构建的箱体其四周为百叶状通风孔,垂直方向又有喇叭状通风口,见图一。

图1  BB-1型玻璃钢百叶箱立面图



在箱体的顶部,有一块防辐射,防雨雪进入的顶玻璃钢顶盖。盖与四根撑杆相连,它的底面距喇叭状通风口约1分距离。

  1. 百叶箱公百叶箱的规格参数:外型尺寸:宽720×深780×高880(mm)。上述“门”形叶片,通风上盖,底座,顶盖等零部件均由玻璃钢材料整体制成,内部为蜂窝结构,安装尺寸:四联接杆4—M1O,距离530~540(mm)。顶盖尺寸:长780×宽720×厚22(mm)。剖面线近似摆线,通风口距顶盖距离:10mm。在箱体内侧底座和通风上盖上,分别交错安装支架,有木制隔板,用于箱内观测仪器的安装和固定。
  2. 底座外型尺寸:120,三等分,1O组成,其中立柱为独推型,也用玻璃钢材料制成,造型美观,轻便,联接架由角钢构成,表面电镀处理,用于联接箱体和立柱。

五、安装

    (1)立柱的安装

  在选定的地面浇铸一个约600*600*300的混凝土块,上表面略高于地面,用预埋地脚螺栓的方法将立柱固定在混凝土块上,具体尺寸和方向见图2。

  立柱安装有方向性,以保证百叶箱的箱门朝向北;一定要有稳固的安装基础,能经受强风的侵袭;注意安装高度;全部安装工作完成后,应使用合适的扳手(确当的力量)旋紧螺母,将立柱固定在底脚螺栓上。



    (2)联接架与立柱的联接

    联接架是立柱与箱体之间的联接件,其大端朝上(与箱体联接),小端朝下(与立柱联接),使用配备的紧固件可以方便地将它们联接,见图1。

    (3)顶盖与箱体的联接

    将箱体与四根联接杆上端插入顶盖下部的四只固定座插孔内,到位后用螺栓固紧。

    注意:

同一套百叶箱的箱体和顶盖是单配的,它们的包装箱外面印有相同的编号,使用时务必一一对应。顶盖长款尺寸不相等,安装时请注意方向(图1所示);拆卸顶盖时,先松开固紧螺钉,然后慢慢平行向上取出,切勿抓住一边猛掀,损坏顶盖下部的固定座。

  1. 百叶箱的安装

   如图1所示,百叶箱有四根联接杆向下伸出,下端为M10的螺杆,靠该螺杆和螺母即可方便地将百叶箱安装到支架上,其安装尺寸为530×540(mm)。

   安装时,将百叶箱四根联接杆对准插入联接架对应四孔内,使用上、下螺母将百叶箱跳平并固紧。

维护保养

  (1)清洗:可以使用家庭瓷砖卫生洁具对百叶箱定期进行清洗,但不能用钢丝刷等坚硬工具。

  (2)避免硬物碰撞,若表面偶有小的意外碰伤,可用环氧树脂胶涂抹。

  (3)将百叶箱出包装箱时,请不要抓住百叶箱的叶片,以免叶片损坏。

型    号

BB-1

仪器重量

65Kg

检 验 员



编    号



检验日期



        本产品经结构、性能及外观检验,均符合标准要求,判为合格,准予出厂.

产品质量检验科



                  合 格 证









潍坊金水华禹信息科技有限公司

地址:山东省潍坊市卧龙东街5963号
