插入式流量计有哪些与主要应用

插入式流量计是一类按结构形式划分的流量计，它包括工作原理不同的各种流量计。插入式流量计有了较大的发展，并且从整个流量计的发展趋势看，它有强大的生命力，在众多的流量计中占有重要的位置。-凌

插入式流量计概述
只能用于不重要或度要求低的场合，仅是常用流量计的一种补充，大口径，大流量加恶劣的工作条件，通常的流量计与管道都是法兰连接，只有在工艺管道断流时才允许拆卸维修更换，给系统可靠运行带来很大影响，而插入式流量计从根本上解决了这一缺陷。虽然计量准确度稍低一些，但在某些大口径场合已在用插入式流量计进行流体总量测量。

插入式流量计有哪些与主要应用

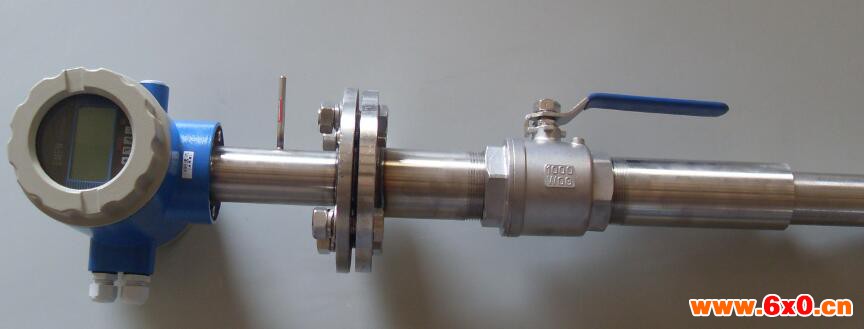

插入式电磁流量计与流体接触的传感器零部件有衬里（或绝缘材料制成的测量管）、电极、接地环和密封垫片，其材料的耐腐蚀性、耐磨耗性和使用件少，形状简单，材料选择灵活温度上限等影响仪表对流体的适应性。由于零部件少，形状简单，材料选择灵活，电磁流量传感器对流体的适应性强。

插入式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。插入式电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

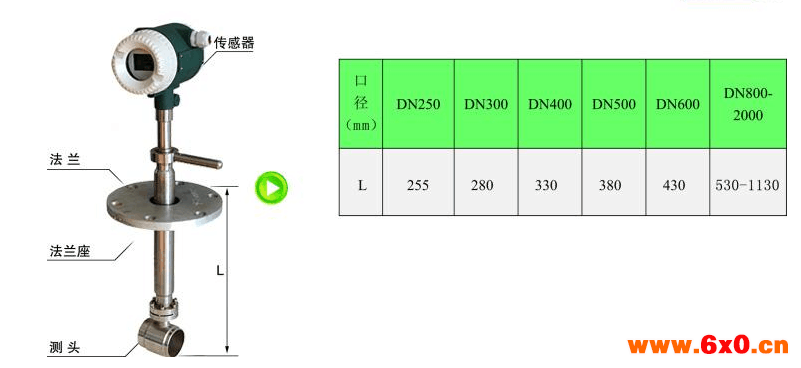

插入式涡街流量计的优点是抗振性能特别好，无零点漂移，可靠性高。通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。

插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

插入式超声波流量计根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。超声流量计和电磁流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点。

插入式超声波流量计主要应用于石油、化工、冶金、电力、给排水等领域。

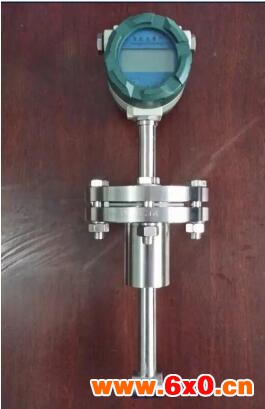

插入式涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

插入式涡轮流量计主要用于石油、化工、冶金、科研等领域的计量、控制系统。

插入式靶式流量计是在传统靶式流量计的基础上，随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量插入式靶式流量计计，它既有孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度、与容积式流量计相媲美的准确度，量程范围宽。

插入式靶式流量计在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。主要用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

插入式流量计总结
目前已经使用的插入式流量计已有多种，按插入式流量计检测头的工作原理可以分成插入式涡轮，插入式涡街，插入式电磁，插入式超声波，插入式靶式流量计。流量计的正确选择对于流量的测量有着非常重要的意义，同样的工况条件选择不一样的流量仪表对于终的测量结果来说肯定是有相当大的差异，如果一开始选择不当，严重的甚至导致无法进行数量的测量以及引起仪表的损坏，所以用户有必要对于如何选择合适的流量计有一个正确的认识，了解一些基本的选择方法，将有助于在选择仪表时产生错误。为了保证流量仪表在生产现场过程中发挥的使用，流量计的选择，一般情况下，必须要根据生产现场需要计量的介质而定。
