智能绝缘子芯棒泄露电流试验装置软件操作说明

智能绝缘子芯棒泄露电流试验装置软件操作说明

(1) 开机使用
开机处于“欢迎界面”, 如图4：

图4 欢迎界面

根据键盘的示图5，按上↑、下↓、左←，右→可以切换“自动试验”

图5 键盘界面

选中试验方式后，按确定可以进入主界面，如图6:

图6 主界面
动态显示区：一直处于采集信号，并显示高压电压、高压电流、低压电压、低压电流。
结果显示区：如果试验没有被击穿时，显示平均高压电压，平均高压电流，平均低压电压，平均低压电流，绝缘电阻；否之，显示峰值电压，峰值电流，低压电压，低压电流。
设置数据区：设置试验中需要的参数数据
输出电压为在自动方式下的升压目标耐压值
耐压时间为耐压过程的时间长度
电流上限为高压电流峰值的上限，高压电流超过电流上限将认为击穿
过流保护为低压电流峰值的上限，低压电流超过过流保护将认为击穿
信息显示区：显示试验过程中的试验状态和提示信息。
试验操作区：选择设置、试验、回零命令。

(2) 设置参数
在主界面上，选中“设置”，然后按确定后进入设置界面, 如图7

图7 设置界面
按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。
 (3) 自动试验
自动试验首先也进行回零检查，确认后进入如下界面, 如图8:

图8 自动提示界面
按上方法切换到“开始”确定后进行试验，自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。
 (4) 功能选择
按键盘上的“设置”就进入功能界面, 如图9:

图9 功能界面
进入功能界面后，可以选择“时钟设置”、“注意事项”等界面。
时钟设置：设置时钟的时间，为打印报表提供时间依据。
注意事项：为用户提供一些操作规范和安全注意事项。
 (5) 打印
按键盘“打印”按键可以打印试验果，在此不赘述。

智能绝缘子芯棒泄露电流试验装置软件操作说明操作方法及步骤：

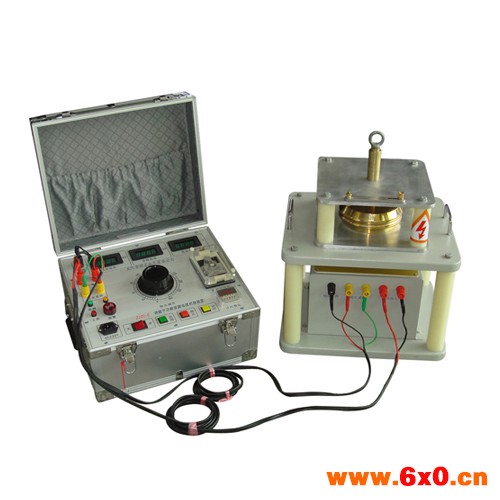

1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）
2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. 将第二步取下的相同高度被试块放入电极间，然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. 用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 不同高度和直径的被试块，都可以按照2、3、4、5、6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。
