插入式涡街流量计的测量度和安装要求

来源:网络  作者:网络转载   2019-10-10 阅读:745

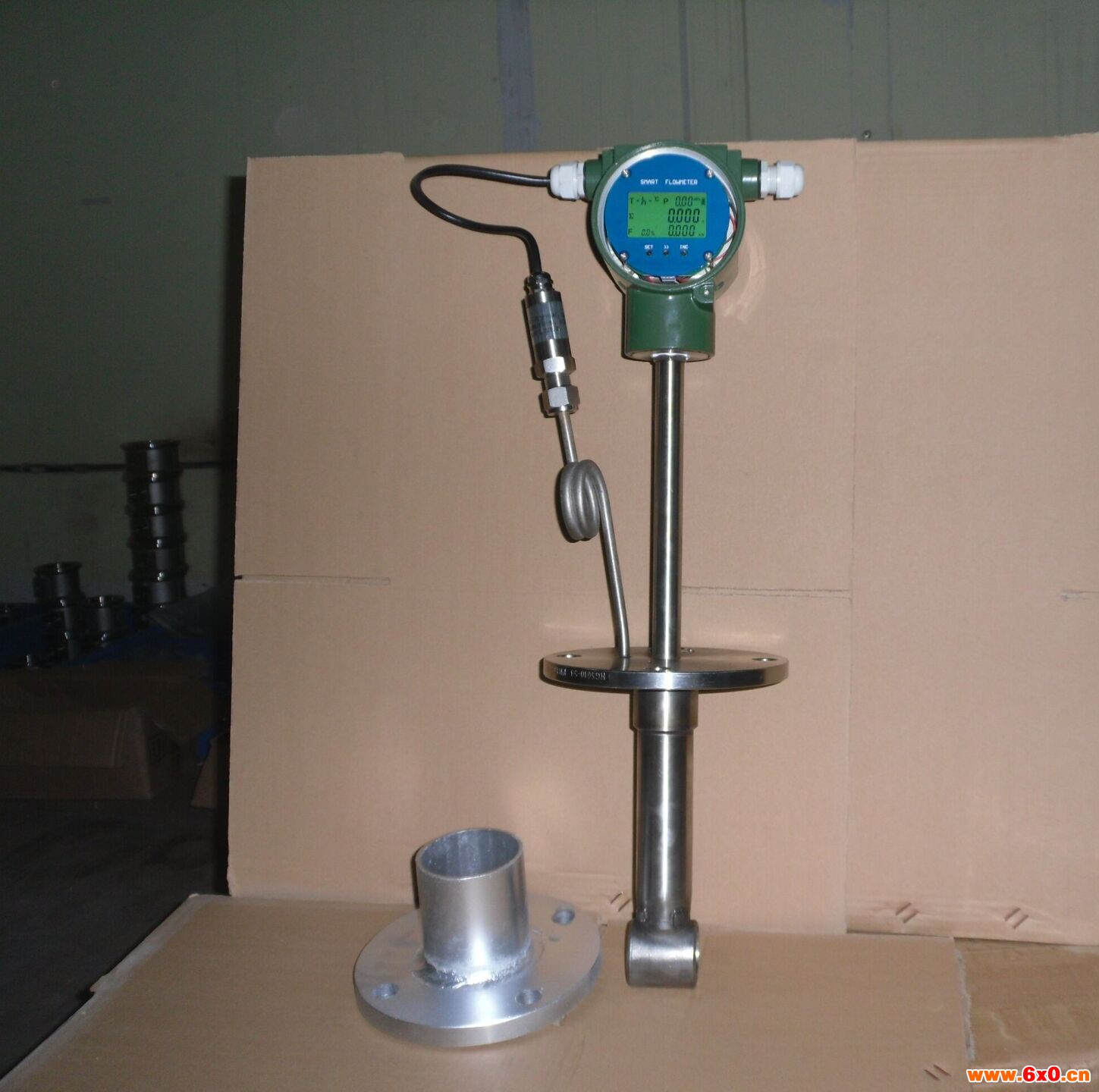

插入式涡街流量计的测量度和安装要求

一、插入式涡街流量计的产品种类与特点
1、产品种类
   对流量仪表的划分一般是按原理进行的,如节流,涡街,电磁,超声等,这些仪表大多通过法兰安装在管道上。而插入式流量计顾名思义是以插入形式安装的流量仪表,通过测量管道中的一点(或几点)的流速来推算流量的。可以说,凡是可以测量流速大小的仪表,均可以测量流速大小的仪表,均可成为插入式流量计(本文只讨论测一点流速的插入式流量计),这类流量计目前常用的有:
(1)皮托管,是一种经典,较为准确的流速计,几十年前常用于现场测量,由于易于堵塞,输出差压小,现很少用于工业现场,但仍常用于校验。
(2)皮托文丘里管,也称为双喇叭管或双文丘里管,也是基于皮托管测速原理,只是结构上采取了加速,降压措施,在相同流速条件下,可较皮托管获得更大的差压,且不易堵塞,可耐高温,但度不高。
(3)其他如涡街,涡轮,电磁等流量仪表均可反映流速的大小。可将其做成精小的测量头,通过测量管道中某点的流速来推算流量
2.插入式涡街流量计的优、缺点
(1)结构简单,轻便,制造成本较低。
(2)压损小,运行费用低,是一种节能仪表。
(3)一种结构可用于多种口径(限于点速式),可减少用户备用数量。
(4)便于包装,运输,安装,维护。
(5)可不断流进行安装,拆卸,避免了断流造成的经济损失。
(6)管道中的流速分布对测量度影响太大,要求直管段长达30D~50D
(7)现场情况复杂,对其应用有很大影响,难以标准化。
(8)度很难提高,一般只能达到±(3~5%)

插入式涡街流量计自身传感器及转换器性能决定了这款产品的性能,然而如何安装这个仪表,如何使用这个仪表,是会影响到仪表性能的,为保证插入式涡街流量计精度,安装使用有如下要求。
1)、涡街流量计建议安装到水平或垂直管道,并保证管道充满介质。
2)、涡街流量计对前后直管段要求较高,一般要求大于前20D,后5DD管道口径)。
3)、涡街流量计尽量避免安装在有强烈震动的地方,尽量远离泵与阀门,必要时做适当的管道支撑。
4)、涡街流量计安装位置要远离强磁场或强电场的干扰。
5)、保证涡街流量计漩涡发生体处于迎流面。
6)、涡街流量计转换器使用环境温度一般为-4085,根据实际情况配保温箱或遮阳罩
