EHP-50F德国Nadar电磁辐射分析仪维修案例

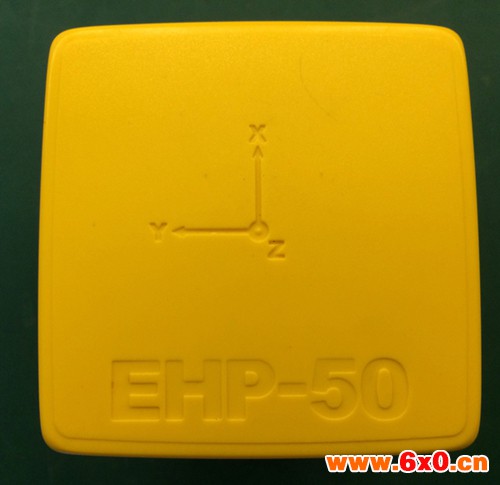

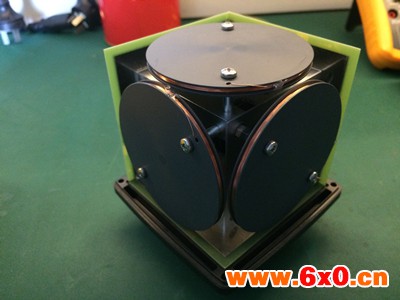

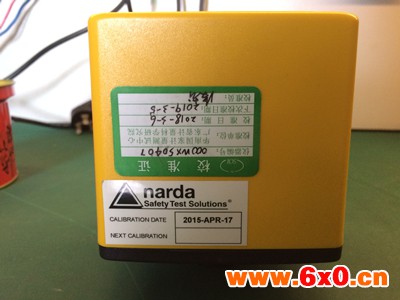

EHP-50F是德国Narda公司生产的一款低频电磁辐射分析仪，频率范围1Hz-400KHz。仪器设计紧凑，同时配有三维全向电场和磁场传感器。电磁辐射分析仪EHP-50F本身可单独使用（通过软件）也可通过光纤连接Narda NBM-550主机使用，单独使用可实现长时间全自动测量。

故障现象：

根据用户反应，电池充不进电。怀疑是电池坏了，要求更换电池。（由于EHP-50F设计非常非紧凑，更换电池非常麻烦，不小心有可能会对仪器造成二次损伤）。

故障检修：

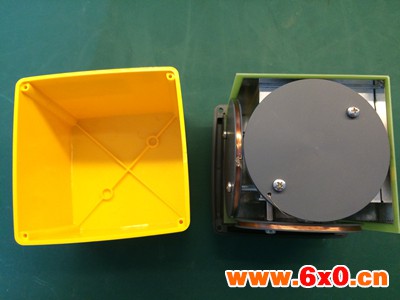

根据用户反应使用外置电源充电，充电无反应。考虑用户要求更换电池，所以进行电池更换处理。电池更换处理后充电还是无反应，随即拆除更换后的电池。对电源部分进行初步查看，由于设计紧凑，板级连接通过电缆所以要拆除连接点。对单板进行仔细检修，发现充电电路中三极管异常，更换三极管后测试仪器正常，故障修复。

此案例由国测电子编辑整理，转载请注明来源。
